На тест в лабораторию попало очередное творение компании из Поднебесной – корпус Matrexx 55, который относится к бюджетному сегменту и выполнен в форм-факторе Midi-Tower. Он был представлен летом 2018 года и от прочих бюджетных решений отличается панелями из закаленного стекла и системой RGB-подсветки.

Спустя три месяца производитель расширил модельный ряд, предложив пользователям еще две версии – Matrexx 55 ADD-RGB и Matrexx 55 ADD-RGB 3F. По сравнению с первой они получили ряд возможностей, что прямо сказалось на стоимости новинок. Для наглядности сведем различия в таблицу:

Корпус	Полоса подсветки	Синхронизация ADD RGB	Предустановленные вентиляторы 3 CF 120	Кожух блока питания	Цена	Начало продаж
MATREXX 55	RGB	Нет	Нет	Нет	$39.99	Октябрь
MATREXX 55 ADD-RGB	ADD-RGB	Да	Нет	Да	$49.99	Ноябрь
MATREXX 55 ADD-RGB 3F	ADD-RGB	Да	Да	Да	$74.99	Ноябрь

Ясно, что каждая из них интересна по-своему, ну а мы постараемся выяснить, заслуживает ли обычная версия внимания.

MSI RTX 3070 сливают дешевле любой другой, это за копейки Дешевая 3070 Gigabyte Gaming - успей пока не началось

Обзор Deepcool Matrexx 55

Упаковка и комплектация

Новинка Deepcool поставляется в коробке из гофрированного картона. Масса на упаковке не указана, но на сайте приводится цифра 8 кг. Без коробки вес нетто составляет 6.97 кг.

Присутствуют вырезы на коробке, облегчающие транспортировку, а габариты «средней башни» позволяют довезти корпус даже на общественном транспорте.

Коробка цвета «натурального гофрированного картона», оформлена просто. Изображение модели на боковой стенке достаточно схематичное. Несмотря на то, что основные спецификации приведены, можно заметить, что производитель больше заботился о надежной защите корпуса при транспортировке, нежели о дизайне.

Как обычно для решений такого класса, корпус облачен в полиэтиленовый мешок и зажат между двумя пенопластовыми фиксаторами.

Комплект поставки оказался прикрученным к шасси проводами, и в нем нашлись три пакетика, в которых скрыты лишь винтики и стойки для крепления материнской платы.

Ни пластиковых стяжек, ни системного динамика, ни головки для ввинчивания стоек не поставляется. Это также указывает на бюджетность устройства.

Руководство пользователя представляет собой маленькую гармошку, сложенную из шести информационных страниц. Лаконичные инструкции приведены только на английском языке.

Продемонстрируем скан одного из листов:

А для любознательных читателей приложим прямую ссылку на руководство пользователя в формате PDF в разделе загрузок на официальном сайте Deepcool. Оно полностью идентично комплектному.

Внешний вид и дизайн

Начнем раздел стандартно – с фотографии Deepcool Matrexx 55 для прессы.

Это первый корпус, попавший ко мне на тестирование, в котором из тонированного закаленного стекла выполнена не только боковая, но и фронтальная панель.

В остальном перед нами типичная «средняя башня» со вполне средними габаритами: 440 x 210 x 480 (Ш x В x Г). Напомним, ее масса – 6.97 кг. Но визуально ничего не выдает бюджетной принадлежности корпуса.

На торцах передней панели предусмотрены вентиляционные отверстия, а сама она сплошная. На границе закаленного стекла и пластиковой части находится светодиодная полоса, которая совместима с системами Aura и позволяет синхронизировать ее режим с остальными компонентами, снабженными RGB-подсветкой.

Большую часть верхней грани занимают вентиляционные отверстия, закрытые магнитным сетчатым фильтром.

Слева направо: разъем USB формата 3.0, два разъема USB 2.0, гнезда микрофона и наушников, кнопка экстренной перезагрузки, кнопка управления светодиодной подсветкой и кнопка питания. Кнопка питания совмещена с индикатором питания, она крупная и удобная; кнопку перезагрузки тоже удастся нажать без использования подручных средств.

Под ними присутствуют традиционные семь заглушек слотов расширения. Верхняя – съемная, остальные шесть необходимо выломать перед установкой устройств. Это первое, что выдает бюджетную природу корпуса.

Используется компоновка с нижним расположением блока питания. Далее можно отметить простенький съемный пылевой фильтр, который размещен на нижней панели и закрывает вентиляционное отверстие для БП.

Ножки достаточно высокие. На практике они обеспечат достаточный приток воздуха для блока питания, и системный блок будет устойчивым.

Теперь представим наш традиционный разворот:

Внутреннее строение

Рассматриваемая версия Matrexx 55 лишена ставшего уже привычным двухсекционного дизайна. В остальном все типично.

Блок питания устанавливается сзади снизу, перед ним находится корзина с салазками для двух дисков 3.5", которые позволяют также установить диски 2.5".

Как уже упоминалось, заглушки слотов расширения не оборудованы системой безвинтового крепления. В комплекте для них нет винтов с накатанной головкой, да и сами заглушки, кроме самой верхней, необходимо выломать перед установкой устройств.

Сзади хорошо видно десять отверстий системы управления кабелями и крупное отверстие в поддоне для доступа к упорной крестовине (backplate), которое позволяет установить кулер без демонтажа материнской платы.

Как обычно в случае новых корпусов, главным критерием пригодности данного экземпляра к эксплуатации станет вывод о его способности вместить тестовую систему, а также насколько продуман процесс сборки. Поэтому нам пора перейти к описанию ее особенностей и инструментальным измерениям. Но прежде перечислим компоненты тестового стенда.

Тестовый стенд

В корпусе Deepcool Matrexx 55 собиралась следующая система:

Материнская плата: ASUS P5PL2-E;
Центральный процессор: Intel Core 2 Quad Q6600, 1.275 В;
Охлаждение CPU: Aerocool Verkho 5;
Термоинтерфейс: Gelid GC-Extreme;
Оперативная память: 2 x 2 Гбайт Samsung PC2-5300;
Видеокарта: HIS (reference) 2 Гбайт ATI Radeon HD 6950;
Дисковая подсистема:
- HDD WD Caviar Green 1 Тбайт;
- Seagate 250 Гбайт;
- SDD Kingston 120 Гбайт;
Тестовая конфигурация, без сомнения, древняя. Но и с такими компонентами можно составить свое впечатление о корпусе.

Особенности сборки

Системная плата в Deepcool Matrexx 55 устанавливается на стандартные шестимиллиметровые стойки, вкручивающиеся в поддон. Производитель установил их заранее по спецификации ATX. К сожалению, без отвертки тут не обойтись, болты с накатанной головкой не прилагаются.

Материнская плата была инсталлирована с уже закрепленной системой охлаждения ЦП. Согласно спецификациям поддерживаются системы охлаждения высотой до 168 мм.

Несмотря на самые простые салазки, не оборудованные безвинтовым креплением, корзина для жестких дисков показала себя хорошо. Накопители крепятся на винты, салазки с ними легко задвигаются и надежно фиксируются в корзине винтиками.

С креплением вышел некоторый казус – в комплекте поставки не оказалось винтиков для жесткого диска формата 3.5", их пришлось взять из своих запасов. Спишем это на досадную оплошность работника фабрики. Что касается внешних отсеков для устройств 3.5" и 5.25", то их не предусмотрено.

Блок питания устанавливается в нижней части корпуса, вентилятором вниз. Высокие ножки корпуса обеспечивают беспрепятственный забор воздуха, а входящий в комплект фильтр защищает БП от пыли. Так что с его охлаждением никаких проблем не предвидится.

На очереди карты расширения. Для установки видеокарты (максимальная длина – 370 мм) пришлось выломать две заглушки слотов расширения. Прикручивается она винтиками из комплекта поставки.

Теперь, когда все компоненты на своих местах, осталось разобраться с проводами. Лицевая сторона в плане аккуратности укладки кабелей выглядит неплохо:

Все провода легко прокладываются за поддоном, благо там достаточно места.

Все края корпуса хорошо завальцованы, все разъемы и крепежные отверстия изготовлены точно, резьба не вызывает нареканий. В целом сборка прошла без каких-либо неудобств и оставила положительное впечатление.

На этом система собрана и готова к тестированию. Включим ее и поближе рассмотрим систему охлаждения.

Система охлаждения корпуса

Начнем с того, что в базовой версии Deepcool Matrexx 55 нет ни одного штатного вентилятора. Но возможностей для их установки предостаточно. Есть возможность установить 120 мм вентилятор сзади, напротив процессорного разъема, на верхней грани можно установить два вентилятора 120 или 140 мм, а в передней части можно установить три вентилятора 120 мм.

При использовании системы жидкостного охлаждения радиатор 120/240/360 мм можно установить в передней части, радиатор 120/140/240 мм – сверху, радиатор 120 мм – сзади.

Инструментарий

Для наглядности используемые при тестировании Deepcool Matrexx 55 программы объединены в таблицу.

Методика тестирования

Уровень шума и эффективность системы охлаждения Deepcool Matrexx 55 оценивались в сравнении с открытым стендом («Open Stand» на графиках). Все испытания проводились в 64-битной Windows 10. Кроме того, на диаграммах для сравнения приводятся значения соответствующих параметров внешней среды («Ambient»).

Процессор Intel Core Quad Q6600 был разогнан до скромных 3000 МГц путем повышения частоты шины до 333 МГц. При этом его напряжение было увеличено до 1.45 В. Прогревался он с помощью LinX 0.6.4 (4096 Мбайт, двадцать итераций) и охлаждался в простое до стабилизации температуры (пять минут без изменений).

За мониторинг температуры центрального процессора отвечала утилита RealTemp. Во всех случаях на графиках представлена температура самого горячего ядра.

Множитель оперативной памяти устанавливался в значение «4:5». В результате память также была разогнана до частоты 833 МГц без повышения напряжения.

Для разогрева видеокарты использовалась утилита FurMark версии 1.11.0 со следующими настройками:

Фиксация показателей температур GPU и скорости вращения турбины СО проводилась штатными средствами Furmark. Система охлаждения видеокарты работала в автоматическом режиме.

Температура в помещении в ходе всего тестирования поддерживалась в интервале 25-26 градусов Цельсия.

Для проверки акустических параметров система в Deepcool Matrexx 55 и на открытом стенде запускалась в тихое время. Измерялся суммарный уровень шума, издаваемый тестовой системой на открытом стенде и в закрытом корпусе.

Измерения производились с расстояния 1.0 м со стороны фронтальной панели на высоте 50 см от плоскости, на которую устанавливался корпус.

Результаты тестирования

Первым делом проверим уровень шума, издаваемого системой на открытом стенде и в тестируемом корпусе.

Звуковое давление, дБ

Меньше – лучше
100 см

Включите JavaScript, чтобы видеть графики

* Использованный шумомер (модель 8922) гарантирует погрешность не более полдецибела, но лишь в диапазоне от 30 дБ. Так что относиться к выданным им значениям ниже этой отметки следует лишь как к ориентировочным.

Немного странно говорить об уровне шума применительно к корпусу без единого предустановленного вентилятора, но неудивительно, что он оказался немного ниже, чем у открытого стенда.

На этом этапе были получены следующие результаты.

Простой | Нагрузка

CPU Temp, °C
Меньше – лучше

Включите JavaScript, чтобы видеть графики

GPU Temp, °C
Меньше – лучше

Включите JavaScript, чтобы видеть графики

Video Fan, % of max RPM
Меньше – лучше

Включите JavaScript, чтобы видеть графики

HDD Temp, °C
Меньше – лучше

Включите JavaScript, чтобы видеть графики

Не приходится удивляться и тому, что температуры всех компонентов значительно выше, чем в случае открытого стенда, поскольку новинка Deepcool поставляется без вентиляторов. Однако по опыту понятно, что при установке в передней части трех моделей 120 мм на вдув и в верхней части двух 140 мм на выдув корпус покажет хорошую эффективность охлаждения.

Заключение

В российской рознице Deepcool Matrexx 55 еще не появился, но на зарубежных сайтах он продается менее чем за 4 000 рублей (в пересчете на момент написания обзора). А его официальная рекомендованная цена составляет 2 699 рублей. С одной стороны, производитель сделал ставку на эффектный внешний вид, применив закаленные тонированные стекла и светодиодную подсветку.

С другой – качество использованных материалов очень хорошее, что нетипично для доступных решений. Бюджетность выдают лишь конструктивные особенности, такие как отсутствие винтов с накатанной головкой, заглушки слотов расширения, которые необходимо выламывать, а также отсутствие двухсекционного дизайна и мембран в отверстиях систем управления кабелями.

Протестированная версия Matrexx 55 поставляется без штатных вентиляторов, но это может прийтись по нраву пользователям, которые планируют использовать систему жидкостного охлаждения и не хотят переплачивать за ненужные им вертушки. Да и для воздушного охлаждения корпус предоставляет все возможности, надо просто подобрать модели вентиляторов по своему вкусу.

4 вертушки не можешь подклчить. серьезно? у меня 8. купив разветвлитель как написали ниже и будет очень просто

Шо там подключать то сложного. Питание у вертушек 4-3 пин суй в мать в разъемы 4 пин Fan, где какой можно по мануалу матери посмотреть. При этом они будут управляться самой материю, все настройки в БИОС или софте для мамки. Если куллеров на корпусе 5 а разъемов на метери 3.. то только за хабом хоть таким

или за разветвителями

хорошо бы знать сколько жрут вертушки больше 1А один разьем на матери лучше не грузить. " вертушки вообще не проблема.
Если питание на вертушках от БП Молекс все собираешь на него. Если в комплекте с корпусом идёт специальный концентратор для вертушек, еще проще, все в него.
ЛГБТ подсветку аналогично но в свои разъёмы на матери, гда они и каких типов опят же в мануал. Если есть отдельный контролер то в него.

П.Сы если на матери Fan разъемов совсем мало мало под кол во вертушек. И имеется 4пин для помпы и ее нет, можно сунуть и туда. Но управляться этот куллер не будет. Там всегда 12в и полные обороты.
По ТТХ матери там 4ед 4пин для вертушек. Всего должно хватить.

Доброго времени суток, читатель! В этом обзоре корпуса от Deepcool я хотел бы повед ать тебе о своём опыте его пользования, о некоторых нюансах и о разных мелочах, которые поджидают потенциального покупателя. Здесь будут как реальные придирки, так и просто что называется "притянутые за уши".

Я бы не хотел тратить твоё время на осмотр коробки, упаковки, и комплекта поставки. О всём этом уже не раз говорилось в самых разнообразных обзорах, в том числе в "соседнем" на Онлайн трейд.ру, от пользователя Art'm. Скажу лишь что в комплекте идёт несколько дополнительных проводов для подключения\синхронизации корпусной подсветки с вентиляторами или материнской платой(5v), а также большое кол-во всевозможных крепёжных болтов. После полной сборки системы ещё осталось много запасных.

Следует также уточнить, что имеется три похожих корпуса от Deepcool с небольшими отличиями:
Так как я изначально планировал покупать свой набор вентиляторов, версия ADD-RGB оказалась самым подходящим вариантом. Да и кожух на блоке питания скрывает лишние провода, салазки с жёсткими дисками, и в целом внешний вид от этого только выигрывает. И начать я хотел бы именно с внешнего вида. Подкупает корпус наличием двух закалённых стёкол. Выглядит строго, квадратно, и в то же время красиво.

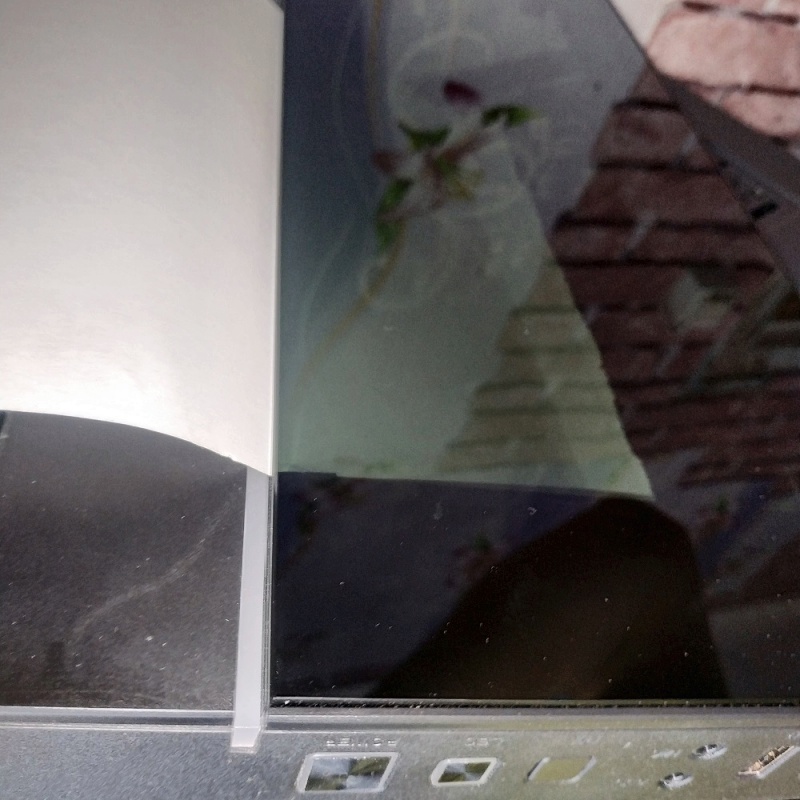

Боковое стекло имеет лёгкую тонировку, немного смягчая свет, испускаемый установленными компонентами.

Фронтальное же затемнено гораздо сильнее. При выключенном ПК выглядит просто чёрным.

Дабы следовать какому-то порядку, продолжим разговор о фронтальной панели. Здесь между стеклом и полосой подсветки имеется щель, толщиной примерно 1мм. На фотографии изобразить её слишком сложно, однако для наглядности просунул лист бумаги. Вдвое сложенный пролезает без особых проблем.Таким образом, в этом месте неплохо так подсасывает воздух, а вместе с ним и пыль.

С другой стороны, даже проходя через фильтры, что имеются на корпусе, от пыли это корпус не так уж хорошо и защищает. Всё на той же передней панели имеются жабры для забора воздуха, с установленными в них фильтрами. Сетка в них достаточно крупная, и используется она во всех имеющихся корпусных фильтрах. В прочем, основную массу пыли всё-таки задерживает, гораздо лучше чем ничего. Правда уже за месяц использования на эту сетку изрядно насел пылевой слой, который убрать не такая-то и простая задача.

Сами эти фильтра в жабрах несъёмные, и вклеены в панель. В моём случае правда кое-где они отклеились, и пыли в корпус стало попадать ещё больше. Проблема и не проблема вовсе, решается довольно просто.

Ну а в нижней части в панели имеется специальный вырез, для удобства её снятия. Правда это же место является по совместительству отличным пылесборником. С подобной особенностью приходиться мириться во многих корпусах.

Сами по себе боковые жабры для забора воздуха выглядят немного хлипковато, ввиду отсутствия нормальных рёбер жёсткости.

Касаемо пылевой защиты в корпусе следует отметить наличие удобного съемного фильтра на магнитах сверху

и менее удобного, но тоже съёмного снизу.

И если в случае с верхним фильтром, где вентиляторы работают на выдув - проблем быть не должно, и такой сетки вполне достаточно, то вот с нижним на блоке питания ситуация иная. Подозревая возможные проблемы, прицепил дополнительный фильтр непосредственно на сам блок, и, как видно на фотографии, не зря. Корпусная сетка пропускает пыль очень даже хорошо. Такой слой появился за 5 недель, что не так уж и много.

С пылевой защитой корпуса думаю разобрались. В целом ничего критичного, с этим вполне можно жить, но для блока питания я бы рекомендовал продумать дополнительную защиту.

Теперь касательно непосредственно сборки компьютера в таком корпусе и о всём, что с этим связано.

Корпус как для Midi-tower действительно просторный, кабель менеджмент в нём очень удобный. Под него в распоряжении 23мм. Даже не имея опыта сборки, вряд ли удастся забить эту нишу проводами так, что бы крышка не закрылась. В моём случае ещё и нашлось замечательное место для контроллера вентиляторов. Хотя здесь можно его поставить куда только пожелаешь.

В спецификациях указано, что в корпус помещается даже Е-АТХ плата. И она действительно помещается, вот только под такую плату я бы посоветовал брать явно что-то иное. Как видно из схемы ниже, которую предоставила сама Deepcool, большинство основных отверстий под кабели перекрываются. Также в таком случае не будет возможности установить SSD на боковую стенку, и "рабочими" останутся лишь 2 салазки под кожухом. Хотя нужно признать, что возможность установки платы такого большого форм-фактора несомненно радует.

В моём случае установлена не самая крупная АТХ плата, и она оптимально вписывается в габариты корпуса.

Установка SSD на боковой стенке предусмотрена именно во внутренней её части. При этом накопители прикручиваются так, что для кабелей остаётся очень мало места, и здесь будут очень кстати Г-образные штекера. В моём случае, что бы суметь таки прикрутить эти диски, пришлось немного подогнуть провода. Второй момент тут такой, что отсоединить кабель, не открутив SSD - задача не из лёгких, и есть риск поломать крепление на накопителе, так что нужно быть осторожным. Опять же, у более дорогих блоков питания, при наличии Г-штекеров задача заметно упростится. Также в корпус есть возможность установки ещё двух HDD 3.5" или 2.5"\ssd. Для этого имеются салазки под кожухом БП. Виброгасители в лице резинок отсутствуют, отчасти и по этой причине я выбирал жёсткий диск именно 5400 об\мин. В целом проблем не испытываю, вибрации минимальны и шума нет. Что будет при установке высокооборотистых HDD как-то проверять не хочется.

Отверстия под кабели выполнены таким образом, что бы всегда можно было найти свой подход к размещению кабелей в зависимости от форм-фактора платы. В верхней части корпуса имеется несколько отверстий, которые платой не перекрываются. Например CPU можно в любой момент подключить\отключить, не испытывая при этом никаких трудностей. Хотя возникнуть они таки могут, например при использовании водяного охлаждения, в зависимости от толщины радиатора.

Об установке вентиляторов стоит подумать до установки основных комплектующих. Это касается в первую очередь фронтальных. Верхние же и тыловой воткнуть проблем не составит, ведь прикручиваются они снаружи.

В комплекте с корпусом идут пара длинных шурупов. Предназначаются они для прикручивания нижнего вентилятора в нижней части с наружной стороны. С внутренней иначе никак не подлезть. Также по установочным пазам видно, что здесь предусмотрена установка 140мм вентиляторов, которых влезает сразу 3 штуки, что весьма неплохо. Однако с этим сопряжены некоторые нюансы.

Даже 120мм вентиляторы (как у меня), если смотреть на корпус спереди, слегка перекрываются корпусной полосой rgb, и кольцо подсветки немного неполное. 140мм вентиляторы будут ещё сильнее уходить за полоску rgb, а также будут перекрываться верхней частью панели. Кому-то эстетически это явно не понравится. Однако если вы не планируете пичкать корпус подсветкой, то и проблема будет неактуальна.

Также хотел бы пару слов сказать о корпусных проводах. Провода подключения кнопок "restart", "power", и индикаторов с фронтальной панели, тянутся по одному через весь корпус и никак между собой не соединёны. Однако имеют приятное неброское цветовое исполнение, и никак не портят внешний вид сборки.

Чего не скажешь о USB и Audio проводах. Они, как в старые добрые времена, пестрят самыми разнообразными цветами. Выглядит так себе. Однако всё же выполнены достаточно аккуратно.

Подсветка rgb на корпусе 5v. В комплекте имеются необходимые провода для подключения нескольких rgb вентиляторов и для подключения подсветки к материнской плате, или контроллеру. Все 3pin. Само собой, подключаемые\синхронизируемые rgb вентиляторы и ленты должны быть также 5v, а материнская плата/контроллер должны иметь соответствующие 5v разъёмы.

На этом, пожалуй, можно и закончить. Корпусом доволен. Несмотря на мелкие нюансы, своих денег однозначно стоит. Но важно учитывать то, что конкретная версия без вентиляторов, а значит их стоимость необходимо добавить к стоимости корпуса. Может выйти..весьма не бюджетный вариант :)

Также мог бы порекомендовать к рассмотрению старшего брата Matrexx 70. Тоже крайне интересный вариант от Deepcool, если требуется ещё больше простора в корпусе.

Стандартная система охлаждения компьютера представляет собой набор кулеров и обычных вентиляторов, которые нагнетают воздух в системный блок, а после отводят его. Чаще всего они соединены с материнской платой (а могут быть ещё подключены непосредственно к блоку питания), и обороты задаются материнкой в зависимости от температуры и/или нагрузки ПК. В данной статье мы рассмотрим, как подключать различные виды вентиляторов к системной плате.

Виды систем охлаждения для подключения к материнской плате

Охлаждение бывают разное не только по цвету и размеру, но и по функциональному предназначению. В основном идёт разделение на процессорные кулеры, что охлаждают CPU в непосредственном контакте.

Далее идут вентиляторы корпуса, о которых шла речь выше: они регулируют сам воздушный поток, проходящий через системный блок, а также могут косвенно или прямо охлаждать отдельные элементы компьютера.

А также не стоит забывать вентиляторы водяной помпы, отводящие тепло от радиатора сего устройства.

Все они подсоединяются к материнской плате и управляются через неё с помощью BIOS, UEFI или утилит операционной системы.

Начнём рассмотрение с самых важных вентиляторов, без которых работа системы будет невозможна или принесёт крайний дискомфорт.

Вариант 1: Процессорный кулер

Отсутствие кулера на CPU чревато быстрым перегревом данного элемента, кроме того, некоторые подсистемы BIOS даже не дадут вам начать загрузку операционной системы без установленной системы охлаждения. Подключить его к материнской плате довольно легко, необходимо правильно монтировать его на ЦПУ и подсоединить пиновый провод в соответствующий разъём, который подписан на плате следующим образом: «CPU_FAN».

Даже для башенных кулеров со сдвоенными вентиляторами вам хватит одного разъёма, так как такие устройства снабжаются специальным коннектором, соединяющий два вентилятора, чтобы те запитывались по одному проводу.

Таков самый правильный способ подключения кулеров процессора. Конечно, при желании можно подключать их в другие разъёмы, речь о которых пойдёт далее, но тогда не будет гарантировано нужное напряжение и уровень контроля оборотов. Однако в моделях типа Cooler Master MasterAir MA620P, где присутствует возможность использовать 3 вентилятора, не говоря уже о вычурных решениях энтузиастов, потребность в разъёмах будет только возрастать, такой спрос может удовлетворить хорошая материнская плата с уклоном на гейминг.

Вариант 2: Корпусный вентилятор

Такие вентиляторы, в зависимости от конструктивных особенностей корпуса, могут располагаться на передней, задней, или боковой крышке, кроме того, есть варианты с обдувом жёстких дисков и прочих компонентов системы. При этом вы сами выбираете, как должен функционировать тот или иной вентилятор: нагнетая воздух в системник в определённом месте или же, наоборот, выводя его.

Вариант 3: Вентиляторы водяной помпы

Особняком от прочих стоят вентиляторы водяной помпы. Следует уточнить, что их количество может ранжироваться от 1 до 3 штук, в зависимости от длины радиатора в необслуживаемых системах водяного/жидкостного охлаждения, а также схемы пользователям в кастомных. Они соединены так, чтобы запитываться от одного провода, но их можно и разъединить для предоставления каждому вентилятору своего разъёма. Следует разделить подключение необслуживаемых СВО и кастомных. В случае первых следует подключать их вентиляторы так же, как и обычные воздушные, в разъём «CPU_FAN».

Важно! Подключайте ваши СВО согласно их инструкциям и техническим характеристикам, а не рекомендациям производителей материнских плат. Дело в том, что разъём «W_PUMP+», который тот же ASUS позиционирует как лучший для водяных помп на своих материнских платах, может подать сразу такой вольтаж, способный спалить вашу необслуживаемую систему водяного охлаждения. В лучшем случае это вынудит вас подключать вентиляторы в обход помпы из-за сгоревшего контролёра, в худшем – придётся заменять СВО полностью.

Мы рады, что смогли помочь Вам в решении проблемы.

Отблагодарите автора, поделитесь статьей в социальных сетях.

Опишите, что у вас не получилось. Наши специалисты постараются ответить максимально быстро.

Продукция компании DEEPCOOL славится хорошим соотношением цены и возможностей. Яркий тому пример – корпус DEEPCOOL MATREXX 55 с рекомендованным ценником $39, который в отечественных магазинах обойдется еще на $8 дороже. А когда производителю удается создать устройство, вызывающее живой интерес у покупателей, приходит время позаботиться о преемнике или создать на его основе несколько вариаций.

Маркетологи компании пошли вторым путем, и свет увидело еще три решения на основе этого корпуса. Первое – DEEPCOOL MATREXX 55 ADD-RGB, LED-ленту на передней панели которого можно синхронизировать с подсветкой материнских плат ASRock, ASUS, GIGABYTE и MSI. Следующим шагом стало добавление трех светящихся вертушек на фронтальную панель – так свет увидел предмет данного обзора, корпус DEEPCOOL MATREXX 55 ADD-RGB 3F. Правда, и на этом производитель не остановился – не так давно появилась вариация DEEPCOOL MATREXX 55 ADD-RGB WH в белых тонах. Но это уже совсем другая история.

Спецификация

DEEPCOOL MATREXX 55 ADD-RGB 3F

Поддерживаемые форм-факторы материнских плат

E-ATX / ATX / microATX / Mini-ITX

Слоты для карт расширения

Максимальная длина видеокарты (в скобках − собственные измерения)

Максимальная высота процессорного кулера (в скобках − собственные измерения)

Максимальная длина блока питания (в скобках − собственные измерения)

На передней панели

На передней панели

3 х 140-мм / 3 х 120-мм / радиатор СВО формата до 360 мм

На тыльной панели

1 х 120-мм / радиатор СВО формата 120 мм

На верхней панели

2 х 140-мм / 2 х 120-мм / радиатор СВО формата до 280 мм

Пластик + закаленное стекло

Сталь толщиной 0,68 – 0,72 мм

Сталь толщиной 0,85 мм

Закаленное стекло толщиной 3,9 мм

Размеры корпуса (в скобках – собственные измерения)

480 x 210 x 440 мм

(478 х 220 х 455 мм)

Вес (в скобках – собственные измерения)

Упаковка и комплект поставки

На монохромной коробке отмечены примечательные возможности корпуса и содержится небольшая таблица спецификации. Упаковка унифицирована для трех вышеупомянутых моделей, поэтому решение с обозначением «3F» дополнительно выделена цветной наклейкой на лицевой стороне. Ручки вырезать не придется – это уже сделано до нас.

Набор винтов и бумажная документация дополнены кабелями для подключения вертушек к материнской плате для синхронизации подсветки.

Внешний вид

Около 75% площади передней панели DEEPCOOL MATREXX 55 ADD-RGB 3F занимает закаленное стекло, за которым совсем не прячутся три предустановленные вертушки с контрастной белой крыльчаткой. Любителям асимметрии и глянцевых поверхностей должно понравиться. Для разнообразия остальные 25% отданы под матовый пластик и светящуюся полоску. А не перепутать производителя поможет логотип внизу.

Хотя фронтальная часть корпуса является сплошной, по бокам в пластике имеются прорези для захвата прохладного воздуха. С обратной стороны производитель поместил мелкую сеточку, которая поможет в сборе пыли.

Тыльная сторона подсказывает о возможности монтажа СВО в верхней части. Для выдува нагретого воздуха можно установить 120-мм вертушку. А для большей эффективности ее лучше отрегулировать по высоте для плодотворного сотрудничества с процессорным охладителем.

Шесть слотов расширения из семи оборудованы одноразовыми заглушками с перфорацией, и только сплошная верхняя является съемной. Фиксация устройств осуществляется как в индивидуальном порядке, так и при помощи общей прижимной пластины. Последняя фиксируется парой винтов с накатанными головками. Ну а в самом низу, естественно, поместится БП.

Верхушка передней панели предоставляет пару USB 2.0 и всего один USB 3.0, кнопки перезагрузки, управления LED-подсветкой и включения (последние две с индикаторами).

А сама верхняя панель несет на себе магнитный фильтр-сеточку. Вырезан он немножко не по размеру, но для недорогого корпуса это в порядке вещей.

Дно DEEPCOOL MATREXX 55 ADD-RGB 3F примечательно четырьмя ножками достаточной высоты (18 мм) и съемным фильтром под блок питания – все что нужно.

Правая панель – обычный, довольно толстый лист металла толщиной 0,85 мм. В наличии ребра жесткости и привычное крепление в тыльной части парой фигурных винтов.

Левая боковина уже поинтереснее. Под стать передней панели, она выполнена из такого же закаленного стекла толщиной 3,9 мм. Но остальные размеры уже покрупнее: 400 х 460 мм.

Крепится она четырьмя винтами по периметру. Смягчающие прокладки в наличии, причем как на самих винтах, так и в местах контакта на корпусе.

Внутреннее устройство

Внутренняя компоновка DEEPCOOL MATREXX 55 ADD-RGB 3F отображает современные веяния индустрии. И хотя в нижней части имеем привычный тоннель, владельцам неординарных БП явно понравится соответствующий вырез.

Помимо полноразмерных моделей формата ATX и решений помельче, сюда можно вместить и более широкие E-ATX-платы. Следовательно, корпус подойдет даже для создания топовых систем на платформах AMD Socket TR4 и Intel Socket LGA2066.

Три фронтальных вентилятора имеют маркировку DF1202512CL-083. Согласно информации на наклейке, каждая вертушка потребляет всего 0,11 А, то есть до 1,32 Вт. Частота вращения довольно тихая – 1450 об/мин.

Из видимого имеем оптимизацию формы лопастей и корпуса. При желании переднюю панель можно использовать и для установки радиатора СВО формата до 280 / 360 мм либо тройки 140-мм вертушек.

Также жидкостный охладитель поместится и под верхней панелью. Правда, здесь уже придется ограничиться 280-мм решениями. Ряды продолговатых отверстий позволят использовать вентиляторы диаметром 120 и 140 мм.

А на тыльной панели вместо гипотетической 120-мм вертушки можно вместить разве что радиатор СВО такого же формата.

Для пары SSD предусмотрено два посадочных места на поддоне, ближе к передней панели. При этом для монтажа придется снимать сразу обе боковины, что не слишком-то удобно.

Два решения такого типоразмера или даже более габаритных HDD формата 3,5″ поместятся в корзине под тоннелем. На лотках не экономили – имеем надежные металлические «полочки». Фиксируются они обычными винтами.

Еще один элемент, прячущийся в глуби и поглядывающий в окошко, – это блок питания. Согласно данным производителя, сюда поместятся 170-мм решения.

А чтобы его монтаж прошел быстро и комфортно, мы советуем ограничиться моделями длиной 160 мм. Благо, в таком формате сейчас представлены даже очень мощные модульные источники (например, 850-ваттные), не говоря уже о мейнстрим-сегменте. Антивибрационные прокладки на месте.

Если вы вооружились любимой крестообразной отверткой, то сборка системы внутри DEEPCOOL MATREXX 55 ADD-RGB 3F не вызовет трудностей. Да и качество обработки кромок обеспечит безопасность при монтаже комплектующих.

375 и 165 мм – такие максимальные значения совместимой видеокарты и процессорного охладителя соответственно. А это значит, что выбор данных компонентов на 99% ограничивается лишь вашем кошельком и фантазией.

За поддоном предусмотрено 23 мм пространства для скрытой укладки проводов.

Идущие от интерфейсной панели кабели имеют достаточную длину, а отверстия в поддоне и на тоннеле позволят как можно более незаметно подвести их к материнской плате.

Кнопки и индикаторы

Управление свечением вертушек и ленты на передней панели возможно при помощи кнопки «LED». Последовательные нажатия переключают доступные цвета (красный, зеленый, синий, желтый, фиолетовый, бирюзовый, белый) и режимы работы. А когда все надоело – просто зажмите кнопку на 2 секунды, и ПК тут же погрузится во тьму.

При помощи комплектных кабелей DEEPCOOL MATREXX 55 ADD-RGB 3F можно подсоединить к материнской плате с поддержкой синхронизации подсветки. Таким образом, весь компьютер станет одним целым. Чтобы убедиться в этом на практике, мы собрали систему на плате с поддержкой ASUS AURA Sync, а заодно использовали водянку DEEPCOOL GAMMAXX L240. Кабели позволят также организовать свечение совместно с другими устройствами производства DEEPCOOL, оснащенными подсветкой. А для питания всего этого буйства красок используется коннектор PATA (Molex). Как вам такой ансамбль?

Тестирование

Intel Core i7-5960X (Socket LGA2011-v3, 3,0 ГГц, L3 20 МБ) @ 4,00 ГГц

Deepcool NEPTWIN V2 (1250 об/мин)

ASUS RAMPAGE V EXTREME (Intel X99, Socket LGA2011-v3, DDR4, E-ATX)

4 x DDR4-3000 4 ГБ HyperX Predator HX430C15PBK4/16

ASUS GeForce GTX 980 4GB GDDR5 Matrix Platinum

Seasonic X-560 Gold (SS-560KM Active PFC, ATX, 560W)

Диаграмма «All System Load» отображает нагрев компонентов после 30 минут 3DMark Fire Strike в режиме Ultra (разрешение 4K). А режим «System Component Burn» демонстрирует температуры при нагрузке приложениями AIDA64 (Stress CPU и FPU) и MSI Kombustor в течение 15 минут.

Наличие трех фронтальных вентиляторов и боковые перфорации на передней панели способствуют достойным показателям нагрева накопителя, чипсета и видеокарты. За эти компоненты можно не переживать, даже при использовании более прожорливого адаптера. А вот чего явно не хватает – так это вертушки на тыльной панели. К сожалению, нагретый воздух задерживается внутри корпуса, отражаясь на температуре CPU. Справедливости ради отметим, что у нас на стенде используется 140-ваттный процессор, да еще и в разгоне. Поэтому обычный 65-ваттник не должен доставить никаких хлопот.

Итоги

Если корпус DEEPCOOL MATREXX 55 с ценником около $47 изначально разрабатывался как бюджетный вариант для ценителей стекла, то DEEPCOOL MATREXX 55 ADD-RGB 3F за $90 играет в совсем другой ценовой категории. Глобальных изменений в самой конструкции не произошло, если не считать появление тоннеля – раньше все комплектующие в нижней части были на виду. Но причины для переплаты тем не менее есть, а стоят ли они свыше $40 – решайте сами.

На передней панели появилась светодиодная лента, а за фронтальным стеклом виднеются три вентилятора. Помимо функции обдува, они должны радовать глаза пользователя. И с данной функцией справляются на ура. В том числе благодаря возможности синхронизации с подсветкой материнских плат от разных производителей (ASRock, ASUS, GIGABYTE и MSI). Но даже если плата такой функции лишена, то при помощи всего одной кнопки DEEPCOOL MATREXX 55 ADD-RGB 3F поможет выбрать один из предустановленных режимов свечения.

Помимо 4-мм закаленного стекла на фронтальной панели и боковине, а также цветастому свечению, новинка порадует вас совместимостью с длинными видеокартами, высокими процессорными кулерами, габаритными радиаторами СВО и даже E-ATX-платами. Монтируется все это без каких-либо трудностей. Не хватает лишь тыльного вентилятора, из-за чего возможен повышенный нагрев процессора. Поэтому либо ищите дополнительную 120-мм вертушку, либо обратите внимание на не самые горячие «камни».
- эффектный и современный внешний вид;
- подсвечиваемая передняя панель;
- левая и передняя панели из закаленного стекла;
- хорошее качество сборки;
- поддержка E-ATX-плат, 375-мм видеокарт и 165-мм процессорных кулеров;
- возможность монтажа до шести пропеллеров и радиатора СВО формата 280 / 360 мм;
- наличие трех предустановленных вентиляторов с RGB-подсветкой;
- возможность установки двух 3,5″ или четырех 2,5″ накопителей;
- наличие пылевого фильтра на дне, мягких ножек и антивибрационных прокладок под БП;
- возможность скрытой укладки кабелей.
- без тыльной вертушки рассчитывайте на повышенный нагрев CPU.
Выражаем благодарность компании DEEPCOOL за предоставленный для тестирования корпус.

Читайте также:
