Level One – достаточно известная на компьютерном рынке торговая марка, принадлежит компании Digital Data Communications, которая известна на компьютерном рынке с 1991 года и специализируется на сетевом оборудовании. Сегодня Level One известна, как производитель сетевого оборудования различных направлений: беспроводные сети, сети по электропроводке, решения передачи питания по Ethernet, широкополосные маршрутизаторы, оборудование ADSL, принт-серверы, оборудование VolP и, конечно же, сетевые адаптеры. Наш сегодняшний материал будет посвящён оборудованию именно это компании, которое, несомненно, заслуживает уважения. В лабораторию попал комплект оборудования Level One, состоящий из беспроводного маршрутизатора WBR-5400, и двух клиентских адаптеров – для слота PCI WNC-0500 и для слота PCMCIA WPC-0500. Забегая вперёд, отметим, что оборудование оказалось достаточно интересным как в отношении функциональных возможностей, так и в плане скорости работы, но обо всём по порядку. Что касается возможностей, то здесь нас порадовала технология MIMO, позволяющая увеличить скорость передачи данных, а также поддержка стандарта WPA2, призванного разрешить все проблемы безопасности беспроводных сетей. Технология MIMO (Multiple Input Multiple Output), о которой сегодня говорят практически все издания, предполагает использование нескольких антенн для передачи и приёма данных. Несколько антенн позволяют параллельно передавать множество сигналов, что, в свою очередь, позволяет увеличить суммарную пропускную способность. Кроме того, такая реализация позволяет повысить стабильность канала и устойчивость к помехам. Что касается передачи сигнала, то она происходит по нескольким различным частотам, т.е. поток разделяется до передачи и соединяется после приёма.
Вторая технология, которая лишь недавно стала появляться в практических образцах беспроводного сетевого оборудования – WPA2. Со времени принятия стандарта 802.11, в 1999 году, когда всё, что предлагалось для защиты данных – это Wired Equivalent Privacy (WEP - безопасность, эквивалентная проводной сети). К сожалению, схема шифрования оказалась слабой и ненадёжной. Если первое время существования WEP его взлом занимал достаточно много усилий, то позже появились специализированные утилиты. Следующим шагом стало появление стандарта WPA (Wi-Fi Protected Access), который использовал более стойкую защиту, но, тем не менее, не обеспечивал достаточной безопасности данных. Следующим этапом стало появление WPA2, в котором, как уверяют разработчики, все слабые места устранены. Время покажет… Компания Level One предлагает использовать в центре небольшой домашней или офисной сети маршрутизатор WBR-5400, который позволит построить небольшую домашнюю или офисную сеть с проводным и беспроводным сегментами, а также с возможностью доступа в Интернет. Не менее важным моментом является и то, что созданная на базе такого устройства сеть будет не только быстрой, но и защищённой как от атак из Интернета (средствами встроенного межсетевого экрана), так и от атак на беспроводную сеть (любыми протоколами защиты беспроводной сети вплоть до WPA2).
Внешний вид и комплектация
Маршрутизатор поставляется в достаточно компактной картонной упаковке, выполненной в едином стиле со всеми другими участниками тестирования – белый фон, полноцветная графика. WBR-5400 выполнен в серебристо-сером пластиковом корпусе с рельефным зеркальным логотипом. Корпус выглядит достаточно стильно, несмотря на наличие трёх антенн-диполей повышенной мощности. Именно трёх. Достаточно редкое решение, ранее на наших страницах не встречалось ни одной модели более чем с двумя антеннами. Однако, наличие трёх антенн – необходимость, вызванная технологией MIMO, которая предполагает использование разнесённых трактов для передачи по соседним частотам. В нашем случае используется схема двух каналов приёма, один – передачи, соответственно, одна антенна используется для передачи данных, две для приёма.
На лицевой панели маршрутизатора расположена клавиша сброса настроек, которая утоплена вглубь корпуса так, чтобы её нельзя было случайно нажать, и множество индикаторов: питание, беспроводная сеть, статус, а также по два индикатора на каждый из портов WAN и четырёх LAN (соединение и скорость 10/100).
Задняя сторона несёт на себе разъёмы для подключения антенн (справа и слева), разъём питания, четыре порта LAN и один – WAN.
Ещё одна антенна устанавливается на левой стороне маршрутизатора. Отметим, что все три антенны, используемые на маршрутизаторе, одинаковы, так что при установке их можно не задумываться о том, какая антенна куда подключается. На нижней стороне видны четыре резиновые ножки, под двумя из которых спрятаны саморезы, скрепляющие панели корпуса и наклейка с серийным номером и информацией о продукте, к сожалению, петель для крепления маршрутизатора на стену не предусмотрено. В случае, если стандартные антенны окажутся недостаточно мощными, всегда можно подключить любые другие, благо для их подключения используются стандартные разъёмы RP-SMA. Конечно же, мы не могли удержаться от соблазна разобрать маршрутизатор. Внутри мы увидели плату, с модулем беспроводной связи miniPCI. Антенны подключены к соответствующим разъёмам беспроводного модуля, и, при необходимости, могут быть легко отключены от него. Маркировка разъёмов указывает на то, что две антенны используются для приёма, одна для передачи.
Беспроводная часть выполнена на базе решения Ralink RT2661T. Для коммутации выбран чип RTL 8305SC, основой же маршрутизатора является процессор Amrisc 10000G.
Настройка
Для настройки WBR-5400 предлагается использовать встроенный Web-интерфейс администрирования. Для перехода к нему нужно воспользоваться Интернет браузером, и перейти по адресу 192.168.123.254, естественно, адрес компьютера, с которого происходит обращение, должен находиться в этой же сети, то есть в диапазоне от 192.168.123.1 до 192.168.123.253, маска 255.255.255.0. Маршрутизатор имеет встроенный сервер DHCP, поэтому, если на вашем компьютере параметры IP определяются автоматически, то достаточно перезагрузить компьютер или обновить их, выполнив команду ipconfig /renew. При переходе по указанному адресу сразу появляется окно статуса, выполненное в тёмных тонах. Интерфейс имеет четыре языка: среди них есть английский и немецкий. В первом окне отображаются параметры IP, а также информация о прошедшем через маршрутизатор трафике. Для доступа к оставшейся информации нужна авторизация. По умолчанию используется пароль «admin». После его ввода разрешается полный доступ к интерфейсу. К сожалению, интерфейс не слишком нагляден. Отметим, что при первой встрече не совсем понятно, как происходит навигация по разделам. Оказывается, для этого служат весьма скромные ссылки в верхней части экрана, которые похожи на обычный текст.
Для первой настройки удобно использовать мастер (Wizard). При работе мастера вам будет последовательно предложено задать параметры подключения к Интернету (статический и динамический IP, Telstra BigPond, PPPoE, PPTP, L2TP), параметры локального подключения и параметры беспроводной сети, включая шифрование.
После завершения работы мастера, маршрутизатор готов к работе, однако, для более глубокой настройки нужно погрузиться в глубины Web-интерфейса.
Интерфейс настройки имеет семь разделов, в каждом из которых можно указать определённые параметры. Первый раздел называется Статус/Status и позволяет просмотреть информацию о системе. Со вторым разделом мы также уже успели познакомиться – это Мастер настройки/Wizard. Третий раздел – Основные настройки/Basic Settings. Как следует из названия, здесь можно настроить наиболее важные параметры маршрутизатора. Так, выделены подразделы для настройки адресов и типа внешнего подключения, для настройки встроенного сервера DHCP, занимающегося распределением параметров IP, для настройки беспроводной сети – с возможностью как полного отключения этого интерфейса, так и изменения таких параметров как частотный канал, широковещание SSID, и, конечно же, безопасность. В этом же разделе можно сменить пароль доступа к Web-интерфейсу.
Следующий раздел – правила перенаправления/Forwarding Rules. Как следует из названия, здесь настраиваются различные типы перенаправления портов. Так называемый виртуальный сервер – для размещения во внешней сети таких сервисов, как WWW или FTP, работающих внутри сети, правила настройки специальных приложений, которые нужны для динамического перенаправления портов, что требуется для работы некоторых приложений, например игр или телефонии. Всё, что не подходит под эти два пункта можно настроить далее – поместив нужный компьютер в демилитаризованную зону, то есть разрешив на него весь трафик с порта WAN, или, если вы настраиваете сервер FTP для работы на нестандартном порту, то можно просто “сообщить” об этом маршрутизатору. Не обошлось и без поддержки UPnP, включить которую можно в этом же разделе.
Все настройки безопасности вынесены в отдельный раздел – Security Settings. В первой части раздела настраиваются пакетные фильтры. Отметим, что можно использовать обе идеологии – как запрет всего трафика, кроме необходимого, так и разрешение всего, кроме запрещённого. Определившись с используемой идеологией нужно создать правила для тех приложений, которые будут использовать выход в сеть. Приятно порадовала возможность включения расписания работы правил.
В следующей части раздела настраиваются фильтры адресов. Здесь настройка также оказалась достаточно гибкой. Всего допускается создать девять собственных правил, десятое правило предопределено – оно касается всех пакетов. Настройки допускают использование привилегированного диапазона адресов, для запросов из которого заданные ограничения не действуют.
Блокирование по URL выделено в отдельную часть. Допускается создание десяти правил, которые будут распространяться на всех. Каких-либо возможностей блокирования здесь не предусмотрено.
Следующая часть предлагает настроить ограничение доступа по МАС-адресам. Здесь можно настроить возможность подключения клиентов к маршрутизатору, разрешив доступ всем и запретив только определённым, или наоборот – запретив всем, кроме заданных.
Всё, что не вошло в предыдущие части настроек безопасности объединено в последней – Дополнительно/Miscellaneous. Так, здесь можно ограничить доступ к административному интерфейсу по адресу и порту, задать тайм-аут отключения, включить или выключить ответы интерфейса WAN на запросы ping, задействовать брандмауэр SPI, включить распознавание DoS атак, а также разрешить пропускание туннелей PPTP и IPSec.
И, наконец, последний раздел – Toolbox. В него вынесены все инструменты, необходимые для сервиса системы: просмотр журналов, обновление прошивки, сохранение конфигурации, сброс настроек, перезагрузка, а также, возможность удалённого включения компьютеров (Wake-on-LAN) и возможность проверки доступности узла утилитой ping.
Беспроводные адаптеры Как мы уже говорили, нам попал комплект оборудования. Соответственно, мы не можем оставить за страницами материала и остальные компоненты комплекта. Второе устройство - беспроводной адаптер CardBus – WPC-0500.
Адаптер поставляется в стильной упаковке Level One, в которой кроме него самого можно найти диск с драйверами, ПО и документацией, а также бумажную версию руководства по быстрой установке и настройке. На верхней стороне адаптера указано его название и модель. Там же расположены и два индикатора. К сожалению, мы не можем показать, что находится внутри: разобрать адаптер не повредив корпус у нас не получилось.
Настройку предлагается осуществлять собственной утилитой Level One, которую можно установить с прилагаемого диска. Утилита предоставляет возможность просмотра доступных сетей, а также уровня сигнала и качества связи. Для защиты данных допускается использовать стандарты WEP и WPA с различными методами шифрования и аутентификации. При использовании первого можно выбрать длину ключа - 64, 128 или 254 бит, причём можно задать до четырёх ключей, как в шестнадцатеричном, так и в ASCII формате. При выборе WPA можно использовать протоколы PEAP или TLS (нужно использовать сертификат или пару логин-пароль), или воспользоваться WPA-PSK, когда нужно указать пароль доступа, общий для всей сети. Отметим, что для шифрования поддерживается относительно новый, наиболее криптостойкий протокол AES. Третьим устройством оказался адаптер PCI. Упаковка его полностью повторяла стиль первых двух устройств. Комплектация всё та же – ничего лишнего: сам адаптер, антенна к нему, краткая бумажная версия руководства по быстрой установке и настройке, а также диск с документацией, драйверами и утилитой.
Особенностью данного адаптера является наличие трёх антенн. Которые, кстати, съёмные. Для подключения антенн используются всё те же стандартные разъёмы RP-SMA, что при необходимости позволит подключить более мощные антенны.
Тестирование
Завершив изучение самого оборудования и средств его настройки, мы приступили к тестированию. Все тесты проводились на следующем оборудовании: два компьютера на базе AMD Athlon 64 2800+ c 1 ГБ ОЗУ и интегрированным гигабитным сетевым контроллером на чипсете Marvell (сюда устанавливался PCI-адаптер) под управлением OC Windows XP Professional SP2, ноутбук на базе Intel Celeron M 1500 с 512 Мб ОЗУ (использовался для подключения беспроводного адаптера CardBus) под управлением ОС Windows XP Professional SP2. Для тестирования использовалась тестовая система NetIQ Chariot. Поскольку устройство позиционируется как маршрутизатор, мы не могли не проверить его возможности в этом направлении. В этой серии тестов участвовали стационарные компьютеры на базе процессоров AMD. Для внутреннего интерфейса был назначен адрес вида 192.168.5.х, для внешнего 192.168.123.х, маска 255.255.255.0. Адреса из соответствующих сетей были присвоены и компьютерам. На обоих компьютерах были запущены конечные точки системы тестирования, кроме того, на одном из них была запущена тестовая консоль - Chariot. Скорость маршрутизации:
Как показало тестирование, средняя скорость маршрутизации для направления передачи из сегмента WAN в сегмент LAN составила 91,96 Мбит/с. К сожалению, стабильность потока оказалась не такой впечатляющей, что согласитесь, не столь принципиально при таком значении средней скорости. Максимальная скорость оказалась ненамного выше средней. Полученные результаты показывают, что маршрутизатор способен обрабатывать поток данных со скоростью интерфейса, в данном случае Fast Ethernet. Такая скорость позволит не задумываться о том, что маршрутизатор не справится с потоком, особенно в сценарии домашнего использования. Производительности маршрутизатора будет достаточно и для сценария домовой сети, в том числе и при скачивании с локального сервера больших объёмов информации.
Тестирование скорости беспроводной сети
Как и прежде, тестирование беспроводной сети мы разбили на два этапа. Первый этап заключался в определении скорости работы различных адаптеров на одном и том же расстоянии, а также влияния шифрования на скорость. Тестирование проводилось при настройках по умолчанию (автоматический выбор скорости соединения, энергосбережение отключено). Мы исключили влияние маршрутизации в этой серии тестов, подключив один из LAN-портов к стационарному компьютеру на базе AMD. Беспроводные адаптеры были установлены на оставшиеся две системы. Естественно, при проведении тестовых замеров, работал только один адаптер. В этой серии тестов для каждого адаптера мы провели по четыре контрольных замера. Мы оценивали скорость при передаче данных как в направлении от точки доступа к клиенту, так и в обратном. Кроме того, здесь же мы оценивали и влияние использования шифрования WPA2-PSK (AES) на скорость работы. Осталось отметить, что расстояние между компьютерами составляло около двух метров. Результаты тестирования пропускной способности с использованием мобильного адаптера CardBus.
Наиболее распространенным и универсальным способом обеспечения мобильного доступа к сети Интернет сегодня остаются сети сотовых провайдеров. И если в вопросе стоимости за последнее время наметились заметные положительные изменения, то основная проблема данного решения — отсутствие гарантий скорости канала — сохраняется. Во многих крупных населенных пунктах основная тройка провайдеров продолжает развертывание сетей третьего поколения, однако даже в них остаются места без высокоскоростного доступа.
С телефонами и коммуникаторами работать очень просто — связь обеспечивается через стандартный радиомодуль, а вот для ПК и ноутбуков чаще всего используются USB-модемы. При необходимости одновременной работы нескольких устройств или подключения Wi-Fi-клиентов рекомендуется работать через 3G-Wi-Fi-роутер. Их предлагают сами сотовые провайдеры, или же можно использовать альтернативные варианты в сочетании с USB-модемом. Второй вариант может быть интересен с точки зрения совместимости со всеми провайдерами (при наличии модемов), а также более интересными техническими характеристиками или возможностями.
Мы недавно рассматривали одно из подобных устройств, которое выступало практически как полноценный роутер. Сегодня у нас в лаборатории еще одна компактная модель — Level One WBR-6801. Она не имеет порта проводной сети и позволяет работать только с USB-модемами и сетями Wi-Fi.
Комплект поставки
В коробке, кроме роутера, пользователь найдет многоязычную (русский присутствует) книжку по быстрой настройке, компакт-диск с электронной версией руководства на английском языке и программой Easy Setup, блок питания на 5 В 1,2 А, кабель для питания от двух портов USB.
Компания Level One имеет несколько web-сайтов, включая русскую версию, где можно найти информацию по модели и загрузить последние версии прошивок. Большой интерес представляет также список совместимых USB-устройств.
Внешний вид
Корпус роутера изготовлен из пластика: одна (в некотором смысле верхняя) часть имеет глянцевую поверхность и белый цвет, вторая — матовая серая. Также на корпусе есть ярко-зеленый полупрозрачный элемент, который может использоваться как «крючок» для крепления роутера в нужном месте. Для этого элемент переворачивается и фиксируется в новом положении.
Допускается и горизонтальное расположение модели, устойчивости в этом случае придают две резиновые ножки.
Для индикации работы устройства предусмотрено два светодиода, они отражают активность беспроводной и 3G сетей соответственно.
С одного из торцов роутера расположен порт USB для подключения 3G-модема или телефона. Противоположный торец служит для размещения входа питания (стандартный miniUSB), выключателя и кнопки WPS.
Необычно смотрится отсутствие кнопки сброса. Однако чтение полного описания подсказывает, что ей работает кнопка WPS при условии длительного нажатия на нее.
Аппаратная конфигурация
На печатной плате можно обнаружить консольный разъем, позволяющий уточнить, в частности, частоту работы процессора — 320 МГц. Потенциально есть возможность установить альтернативную прошивку, однако, в отсутствие порта LAN, это не очень удобно.
Устройство тестировалось с прошивкой R2.03b0.
Настройка и возможности
Во многих случаях для начала работы с устройством будет достаточно только подключить модем, питание и подсоединиться к беспроводной сети. Настройка параметров для использованного сотового провайдера осуществляется автоматически. Если это не сработало или требуются дополнительные настройки (например, включение защиты беспроводной сети), то необходимо воспользоваться web-интерфейсом устройства.
По умолчанию роутер имеет адрес 192.168.1.1. Первая страница, на которой отображается информация о текущем состоянии роутера, доступна и без ввода пароля. На ней приводится статус подключения к сети Интернет, данные модема (есть также ссылка на поддерживаемые модели, что достаточно удобно), статус беспроводного линка (конечно, без пароля), статистика переданных и принятых пакетов. После ввода пароля администратора на этой странице дополнительно будут доступны лог, список подключенных клиентов, таблица NAT.
Внешний вид интерфейса настройки простой, разобраться в нем даже начинающим будет несложно. Отметим, что из вариантов языков есть только несколько европейских, а вот русского не предусмотрено. Для первоначальной настройки можно использовать встроенный помощник, состоящий из нескольких простых шагов — установка пароля, времени, подключения к интернету и беспроводной связи.
Детальные настройки осуществляются через меню «Advanced», состоящее из четырех групп. В «Basic Settings» можно изменить локальный IP-адрес роутера, настроить сервер DHCP (есть возможность программирования таблицы назначений на десять клиентов), выбрать параметры интернет-подключения и беспроводной сети, а также изменить пароль администратора.
В отличие от прошлой рассмотренной модели, режимов работы у WBR-6801 гораздо меньше. Основной из них — подключение к интернету через сети сотовых провайдеров. Как мы уже говорили, обычно профиль подключения (адрес сервера, имя пользователя и пароль) выбирается автоматически. При необходимости его можно выбрать самостоятельно из огромного списка по странам и провайдерам или указать все требуемые параметры в ручном режиме. Список поддерживаемых моделей модемов включает как привычные USB-устройства, так и многие сотовые телефоны в режиме модема.
Второй режим — работа в качестве клиента беспроводной сети с последующей раздачей подключения клиентам по другой Wi-Fi сети. В этом случае беспроводной контроллер роутера реализует одновременно две функции — клиента и точки доступа. К сожалению, проверка работы в этом сценарии у нас оказалась неудачной — устройство подключалось к домашней точке доступа, однако его собственные клиенты так и не получили доступа в интернет. Похоже, что этот режим не достаточно отлажен в текущей версии прошивки или это просто локальная несовместимость. Подключение к удаленной точке доступа осуществляется только после сканирования эфира, которое показывало у нас только две сети, хотя в реальности их было почти два десятка.
С другой стороны, надо понимать, что данный вариант использования будет интересен достаточно редко. Существенной выгоды с точки зрения скорости обмена данными между локальными беспроводными клиентами он не дает, так как все они работают на общем с главной точкой доступа канале.
Поддержка третьего режима — iBurst — в нашей стране не актуальна. Этот альтернативный тип сотовой связи доступен не очень широко и требует подключения соответствующего модема.
У беспроводной точки доступа настройки обычны — выбор имени сети, канала, комбинации стандартов, режима шифрования (включая открытую сеть, WEP, WPA/WPA2-PSK). Устройство поддерживает технологию WPS, так что подключение новых клиентов осуществляется быстро и просто. На отдельной странице представлен список текущих подключенных устройств с указанием их MAC-адресов.
Группа «Security Settings» поможет администратору сети установить фильтры для повышения безопасности сети. Фильтр пакетов представлен списком из восьми правил, в каждом из которых указывается адрес источника, адрес и порт получателя. Данный список может для ограничения доступа к некоторым сервисам или, наоборот, — разрешения работы только указанных.
Фильтр адресов MAC в данном устройстве работает в качестве фильтра для беспроводных клиентов, поскольку других вариантов подключения у него нет. В нем можно запрограммировать до сотни адресов. Не указанные в списке могут быть блокированы.
Дополнительные настройки этой группы позволяют ограничить доступ к web-интерфейсу только с указанного адреса, отключить ответ на команду ping из внешней сети, подключить указанного клиента в DMZ.
В группе «Advanced Settings» представлена страница настройки встроенных часов и опции по отправке информации о событиях на сервер Syslog или по электронной почте. Для сервера SMTP можно выбрать порт, но шифрование не поддерживается.
Последняя группа — «Toolbox» — содержит пункты по обновлению прошивки, сохранению и сбросу конфигурации (про восстановление видимо забыли), перезагрузке роутера, активации UPnP. Из диагностических утилит предусмотрена только ping.
В целом настройки вполне адекватны для данного класса устройств. Единственным серьезным замечанием является отсутствие встроенного клиента DDNS, который является очень полезным в некоторых мобильных применениях. А правила трансляции портов в данном случае частично компенсируются поддержкой UPnP. Не забывайте только, что у некоторых провайдеров обычно предоставляются «серые» адреса клиентам мобильного интернета.
Производительность
Производительность маршрутизации WBR-6801 не нуждается в серьезном изучении, поскольку сегодня сотовые сети обеспечивают реальные скорости в единицы мегабит в секунду. Встречаются варианты и с 15 Мбит/с, однако это пока редкость, да и такая скорость не слишком сложна для использованного оборудования.
Тестирование данной модели мы провели совместно с модемами E156G и MF192 с подключением к МТС, а также ADU-300A и Skylink. Кстати, модели MF192 нет в списке совместимости, однако она без проблем заработала в автоматическом режиме. Максимальная скорость получения информации из сети Интернет в зависимости от устройства, места расположения и условий эфира составляла 1-6 Мбит/с. Без проблем выдерживалась и нагрузка Torrent-клиента, настроенного с ограничениями по числу подключений в 100-150.
Поскольку проводного порта у устройства нет, то сценарий тестирования скорости беспроводной связи в этот раз был немного изменен. Работа осуществлялась с двумя беспроводными клиентами, к которым подключались USB-адаптеры D-Link DWA-140, Level One WUA-0603, Netgear WNA1100 и TP-Link TL-WN821N. Расстояние между клиентами и роутером составляли около четырех метров.
Работа точки доступа осуществлялась с WPA2-PSK. Сканер показал, что в отсутствие явных настроек скорости, она использовала режим 150 Мбит/с при работе на двух частотных каналах. Для большей реалистичности к WBR-6801 во время тестов был подключен модем ADU-300A. Результаты представлены в виде таблицы. По горизонтали — адаптер, с которого отправлялись данные, а по вертикали — который принимал данные.
| Передача с: | DWA-140 | WUA-0603 | WNA1100 | TL-WN821N |
| на DWA-140 | n/a | 27,8 | 17,3 | 9,6 |
| на WUA-0603 | 24,8 | n/a | 20,7 | 20,0 |
| на WNA1100 | 35,2 | 33,0 | n/a | 25,3 |
| на TL-WN821N | 14,4 | 13,7 | 19,8 | n/a |
При анализе цифр необходимо учесть, что в данном случае точка доступа работала одновременно на прием и передачу данных, так что сравнивать с прошлыми статьями эти данные напрямую некорректно. В целом мы видим, что в зависимости от сочетания адаптеров, устройство показывает скорости на уровне 10-35 Мбит/с. Нельзя сказать, что это очень высокий результат, но не забываем, что устройство компактное и имеет только одну антенну. Так что если говорить о задаче предоставления мобильного интернета нескольким клиентам, то с этой задачей роутер справится без проблем. А вот обеспечить действительно высокую скорость работы между беспроводными клиентами уже не получится. Впрочем, для более корректной оценки мы переключили устройство в режим «только G», когда все адаптеры подключались к нему в стандарте прошлого поколения. В этом случае скорости были на уровне 5-10 Мбит/с, так что реализация именно 802.11n принесла достаточно неплохие дивиденды.
Выводы
Наиболее привлекательными характеристиками Level One WBR-6801 являются компактность, поддержка широкого спектра сотовых модемов и телефонов, отсутствие необходимости настройки для большинства провайдеров и простое подключение с использованием технологии WPS. На наш взгляд, для обеспечения доступа к интернету через мобильные сети с этими параметрами он отлично подходит. Возможно производителю стоило предусмотреть режим работы с защищенной сетью по умолчанию, тогда web-интерфейс требовался бы еще реже.
Аппаратная начинка вполне соответствует решаемым задачам. Реализация более производительного беспроводного контроллера могла бы потребовать более мощного питания, что для компактного устройства нежелательно. Прошивка устройства, несмотря на почтенный по меркам индустрии возраст, вела себя очень стабильно, и к ней нет никаких замечаний, кроме отсутствия клиента DDNS и возможности восстановления ранее сохраненной конфигурации.
Стоимость модели находится на уровне 2500 рублей, что достаточно много, учитывая узкую направленность устройства. Если отказаться от мобильности, то за меньшую сумму можно приобрести полнофункциональный роутер с портами Ethernet, 802.11n и поддержкой 3G-модемов через порт USB. Мы бы рекомендовали производителю пересмотреть цену устройства.
Благодарим компанию СВЕГА-Компьютер, официального дистрибьютора Level One,
за предоставленное на тест оборудование
Компания Level One представляет новый маршрутизатор для домашнего и офисного использования. Модель WBR-3408 имеет 4 порта LAN, поддержку беспроводной сети IEEE-802.11g, стандарт безопасности WPA2 и возможность настройки параметров QoS. Подобные маршрутизаторы должны должны быть простыми в конфигурации, поскольку чаще всего они настраиваются не профессиональными пользователями. В этой статье мы выясним, что приобретает покупатель, заплативший около 45$ за WBR-3408.
Характеристики Level One WBR-3408
Среди ключевых особенностей, которые выделяет производитель для WBR-3408 - это поддержка протокола безопасности WPA2-PSK для беспроводных сетей и поддержка QoS с управлением трафиком. И если мы уже неоднократно рассказывали о стандартах безопасности для WLAN, то появление термина "QoS' в списке основных характеристик потребует некоторого разъяснения. Но чуть позже, а пока посмотрим, что представляет собой наш маршрутизатор.
Беспроводная передача данных:
Стандарт IEEE 802.11 b/g
Частота 2.400 - 2.4835 ГГц
Скорость передачи данных:
802.11g - 6/9/12/18/24/36/48/54 Мбит/с
802.11b - 1/2/5.5/11 Мбит/с
Съёмная штырьковая антенна RP-SMA
Мощность передатчика - 20 дБ
Основные функции, в общем-то, можно назвать стандартными для подобного рода устройств. Но нас более всего интересует, что же скрывается под тремя заветными буквами "QoS" и почему в документации сказано, что благодаря поддержке QoS (Quality of Service), этот маршрутизатор более других подходит для применения в сетях с использованием VOIP, потоковой передачи данных и приложений, требующих повышенный приоритет в сетевом трафике. Например, вы можете установить наивысший приоритет для SKYPE и VOIP, а для передачи файлов по FTP-протоколу - наоборот, снизить приоритет. Таким образом, можно разграничить пропускную способность канала и настроить её именно для ваших нужд. Если же вы не хотите вдаваться в подробности QoS - можете просто ничего не трогать.
Дизайн Level One WBR-3408
Внешность маршрутизатора Level One WBR-3408 полностью соответствует внешнему виду всей офисной линейки сетевого оборудования этой компании. Футуристичный дизайн, серый пластик и небольшие светодиодные индикаторы работы устройства.
Дизайн корпуса Level One WBR-3408 оптимизирован для использования маршрутизаторов в небольших массивах - вы можете устанавливать один WBR-3408 на другой, если для ваших нужд их потребуется несколько.
С обратной стороны на корпусе роутера традиционно располагаются RJ45 порты - 4 LAN и 1 WAN. Слева от них установлено гнездо штырьковой антенны, а справа от них - гнездо питания и кнопочка сброса, утопленная в корпусе (нажимать стержнем ручки).
Дизайн корпуса прост и лаконичен, но единственное, чего ему не хватает - это петель для крепления на стену. Для домашних и офисных сетевых устройств это необходимость, поскольку при нехватке места для размещения точки доступа, её зачастую вешают на стену.
В общем, добавить чего-либо к уже сказанному о дизайне WBR-3408 мы не можем, поэтому перейдём к программной настройке функций маршрутизатора Level One WBR-3408
Настройка Level One WBR-3408
Настройка маршрутизаторов подобного класса никогда не была сложной, и WBR-3408 - не исключение. Подключаем к WAN-порту роутера кабель от ADSL модема или домашней/офисной сети с выходом в интернет, а к любому из LAN-портов - компьютер, на котором в сетевых настройках указано "автоматическое получение IP-адреса". Затем в адресной строке браузера набираем адрес 192.168.0.1 и попадаем в меню настройки Level One WBR-3408.

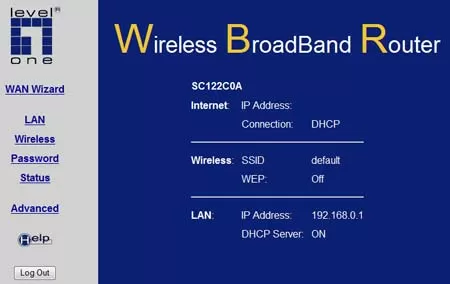

На стартовой странице вам выдаётся информация о состоянии WAN-подключения, беспроводной сети и LAN-портов.
Традиционно, для настройки доступа в интернет, вы можете использовать удобный мастер, в котором вам следует выбрать ваш тип доступа в сеть. Для доступа через сеть кабельного телевидения, типа "АКАДО" выбирайте первый пункт "Cable Modem", для доступа при подключении через DSL/ADSL типа "СТРИМ" используйте второй пункт "DSL/ADSL Modem". Для домашних и беспроводных сетей выбирайте последний пункт, "Other". Далее вам предстоит ввести IP-адрес, выданный провайдером либо указать пункт "присваивать адрес автоматически". В случае, если провайдер фиксирует ваш MAC-адрес, вы можете клонировать его, подставив, например, MAC-адрес вашей сетевой карты, указанный в контракте на подключение. Теперь можете делать апгрейд материнской платы сколько угодно раз, не предупреждая провайдера.
В основные настройки параметров LAN вынесены лишь основные параметры, чтобы сделать процесс инсталляции наиболее простым. Здесь устанавливаются лишь IP-адрес роутера, сетевая маска и базовые параметры DHCP сервера, необходимого для автоматического присвоения клиентам IP-адреса.

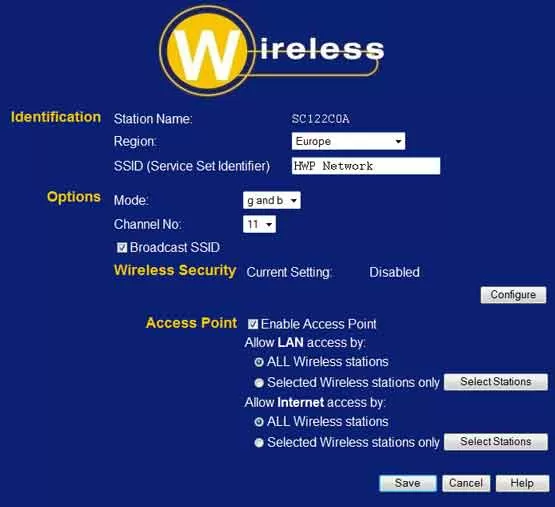

Аналогично просто построено меню настроек беспроводной сети - выберите регион, установите имя сети (SSID) и режим работы. Дополнительно вам надо настроить протокол безопасности сети "Wireless Security", нажав на кнопку "Configure".
Собственно, этих нескольких страниц будет вполне достаточно, чтобы поднять сеть с доступом по Wi-Fi для дома или малого офиса. Но для детальной настройки маршрутизатора в левом меню нажимаем кнопку "Advanced", которая приводит нас к расширенным настройкам.

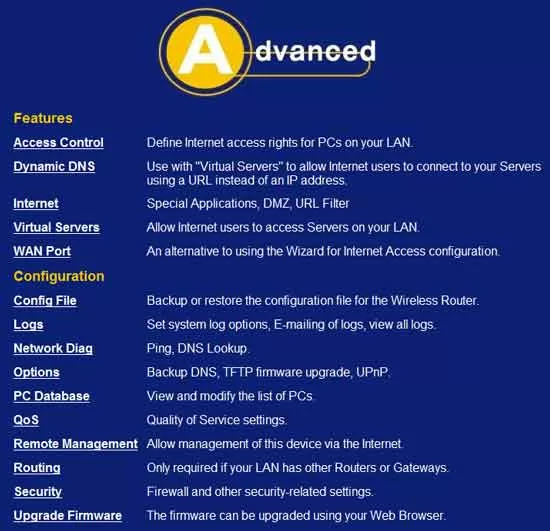

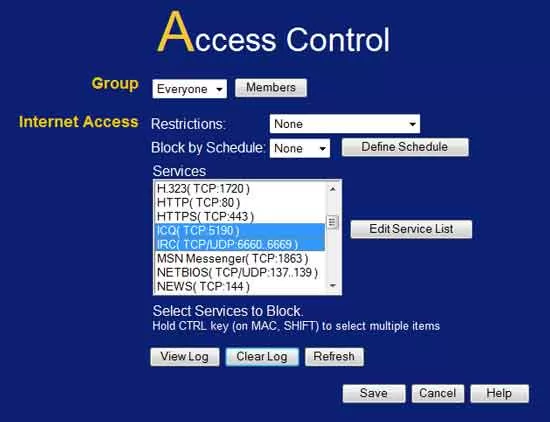

Для ограничения доступа по различным протоколам переходим к первому пункту "Acess Control". Здесь вы можете выбрать, какие сервисы разрешить или запретить и задать расписание для разрешений. Например, на период рабочего дня запретить протоколы FTP, ICQ, IRC, а разрешить их только в перерыв.
Вы так же можете задавать ограничения для отдельных групп пользователей. В общем, если вы хотите повысить безопасность вашей сети и заставить сотрудников вашего офиса работать, вместо того, чтобы болтать по ICQ, вам нетрудно будет разобраться в этих настройках.
Так же в расширенных настройках доступа в интернет вы можете выбрать, на какой компьютер передавать звонки с IP-телефона, если вы его используете, настроить виртуальные серверы FTP, E-Mail, DNS, TelNet и т.д. В разделе "PC Database" вы можете просмотреть список подключенных к роутеру компьютеров и добавить компьютер вручную, если на нём установлен фиксированный IP-адрес.
Например, если вы пользуетесь файло-обменными сетями в круглосуточном режиме, но не хотите, чтобы их работа влияла на отправку почты и общение по Skype, то просто выберите наивысший приоритет для SMTP, POP3 и Skype. Как видите, всё предельно ясно даже без особых технических знаний.
Ну и напоследок остались стандартные для маршрутизаторов функции - настройки таблиц роутинга для многоуровневых сетей и настройка параметров брэндмауэра. Как можете видеть, для брэндмауэра предполагаются лишь самые основные настройки.
Заключение
В условиях, когда даже в обычной семье со средним доходом используются более одного компьютера, когда стоимость безлимитного подключения к сети интернет снижается, продолжая устанавливать новые рекорды, и когда всё большее распространение получают дополнительные сервисы, требующие повышенной пропускной способности сетевого канала (типа файлообменных сетей, Skype и т.д.), растёт спрос и на маршрутизаторы для домашних и офисных сетей. При стоимости ниже 50$, далеко не каждый роутер удовлетворяет современным требованиям пользователей. Мы не можем сказать, что маршрутизатор Level One WBR-3408 представляет собой новый уровень сетевой техники или реализует новые высокоскоростные технологии, нет. Бюджетный сектор, к которому относится это устройство, диктует свои условия. Это - невысокая цена, компактность, простота и удобство настройки и необходимый набор функций, которые потребуются в доме и офисе. Level One WBR-3408 удовлетворяет этим условиям. Помимо всего вышеназванного, он поддерживает QoS и даёт вам возможность выбирать, какие приложения для вас имеют более высокий приоритет при работе с сетью. А лаконичность меню и простота настройки позволят вам использовать весь заложенный в нём потенциал, и у вас не останется ощущения, что вы переплатили за что-то, чего не используете.
Пожалуй, единственное, чего не хватает этому маршрутизатору - это USB-порта с общим доступом, через который можно было бы дать общий доступ к принтеру или носителю данных. Но учитывая стоимость устройства, это не претензия, а пожелание.
Мы благодарим компанию "SVEGA Computer", официального дистрибьютора Level One в России за предоставленное оборудование.
Подключить к Интернету все проводные и беспроводные устройства в доме? Легко! Для этого есть волшебная «коробочка» под названием роутер (или маршрутизатор). Часто сами провайдеры устанавливают такие «коробочки» и настраивают. А что делать, если нужно настроить роутер с нуля? А перенастроить после предыдущих жильцов или при смене провайдера? Сменить пароль на Wi-Fi с восьми единиц на что-то более надежное? Можно вызвать специалистов за отдельную плату, но лучше попробовать разобраться самостоятельно. Тем более, что «коробочка» вовсе не волшебная, а очень даже простая.
Подключение роутера
Все роутеры выглядят примерно одинаково: провода сзади, лампочки спереди. На задней стороне есть разъем питания и несколько разъемов Ethernet (он же RJ-45). Один из них предназначен для кабеля от Интернет-провайдера. Подписан как Internet или WAN (внешняя сеть). Остальные порты — локальные (LAN), для подключения домашних компьютеров, телевизоров и прочих устройств по кабелю. На задней панели есть еще кнопка reset, которая сбрасывает абсолютно все настройки и пароли к заводским значениям. Чтобы случайно ее не задеть, кнопка обычно утоплена и нажать ее можно только разогнутой скрепкой или другим тонким предметом.
На лицевой панели маршрутизатора есть несколько индикаторов, которые отображают состояние устройства. У каждой фирмы и модели — свой набор и порядок индикаторов.
Если роутер будет раздавать интернет только на беспроводные устройства, достаточно подключить два кабеля (питание и WAN-интернет), включить «коробочку» и дождаться, когда загорится индикатор беспроводной сети Wi-Fi.
Если компьютер будет подключаться кабелем, нужно подключить его в разъем LAN и дождаться, когда загорится соответствующий индикатор.
Роутер подключили, теперь будем подключаться к роутеру.
Подключаемся к роутеру
Для настройки роутера вам понадобится подключиться к нему с компьютера, ноутбука, планшета или смартфона.
Если есть ноутбук или компьютер с сетевой картой, то проще подключиться по кабелю. Поищите в коробке из-под роутера патч-корд — это кусок кабеля с двумя разъемами RJ-45. Один конец кабеля подключаем в компьютер, другой — в LAN-порт.
Чтобы подключиться по Wi-Fi, переверните роутер и изучите наклейки — там могут быть название сети и пароль к ней. Если их нет, поищите в списке беспроводных сетей новую, с названием, похожим на название роутера. Вполне возможно, что пароля для подключения к этой сети не потребуется.
При подключении кабелем никаких паролей и сетей указывать специально не нужно — все должно заработать автоматически.
Проверьте статус сетевого подключения. Если вдруг все подключилось, то вам повезло и можно переходить сразу к настройке. А вот если подключиться не получается, вылезает окошко с требованием пароля или не находится сеть с нужным именем, тогда разбираемся дальше.
Сброс к заводским настройкам
Если роутер не новый с магазина, то, вероятно, кто-то уже менял настройки Wi-Fi, поэтому вам и не удается подключиться. Если узнать пароль сети не удается, то настройки нужно сбросить. Для этого возьмите разогнутую скрепку и нажмите ей кнопку reset при включенном роутере.
Лучше подержать кнопку несколько секунд (для защиты от случайных нажатий на некоторых моделях сброс происходит только через 3-15 секунд непрерывного нажатия). При сбросе настроек название Wi-Fi сети и пароль к ней также сбросятся на заводские. Теперь можно попробовать подключиться еще раз.
Не удается подключиться кабелем
Особые настройки самого роутера могут мешать подключению по кабелю. В этом случае также поможет сброс к заводским настройкам. Если и после сброса не удается подключиться, что-то не так с настройками компьютера. Зайдите в окно сетевых подключений панели управления и проверьте свойства активного сетевого подключения (щелкнув по его значку правой кнопкой мыши и выбрав пункт «Свойства» из выпадающего меню). Для протокола интернета IPv4 должны быть настроены автоматическое получение IP-адреса и DNS-сервера.
Если подключиться все еще не удается, попробуйте повторить те же действия с другого компьютера.
Настройка роутера
У каждого производителя и каждого роутера «сайт» настройки выглядит по-разному. Проще всего изучить инструкцию к роутеру, но можно использовать и «метод научного тыка» — если что-то пойдет не так, вы всегда сможете сбросить настройки к заводским.
Важно в панели администрирования найти следующие разделы:
- Быстрая настройка (быстрый старт, мастер настройки и т. д.) — позволит пошагово внести все необходимые параметры для настройки интернета и беспроводной сети.
- Беспроводная сеть (Wi-Fi, беспроводной режим и т. д.) — страница расширенных настроек Wi-Fi для смены названия сети, пароля, дополнительных опций, включения гостевой сети.
- Безопасность (администрирование, контроль доступа или подобное) — на этой странице можно будет сменить пароль на вход в панель администрирования и запретить изменение настроек извне.
- WAN (сеть, интернет, соединение или что-то подобное) — раздел, где настраиваются параметры соединения с провайдером. Обычно мастер быстрой настройки справляется, но иногда приходится что-то менять дополнительно.
Быстрая настройка
Опцию быстрой настройки имеют все современные роутеры — мастер настройки запросит все нужные параметры, не акцентируя внимание на дополнительных настройках.
Подготовьте следующие данные, которые мастер быстрой настройки наверняка у вас запросит:
- тип соединения определяет способ, которым ваш провайдер осуществляет подключение клиентов к Интернету, он указан в договоре или в приложении к нему.
- логин и пароль для входа в Интернет также можно найти в договоре. Не надо путать эти логин и пароль с учетными данными для доступа к настройке роутера или для доступа к личному кабинету на сайте провайдера (они тоже могут встречаться в договоре).
- шлюз — при некоторых типах соединения мастер может потребовать и этот параметр, который в этом случае тоже нужно узнать у провайдера. Обычно это четыре числа, разделенные точками (например, 88.12.0.88). Именно так его и следует ввести.
- имя сети Wi-Fi (SSID) — под этим именем ваша сеть будет видна в списке беспроводных сетей. Здесь многие дают волю своей фантазии. В многоквартирных домах можно найти образчики наподобие «sosed_s_pianino_dostal» или «Wifi_za_edu» — сразу становится ясно, что первый сосед не любит громкую музыку, а второй голоден. Никто не мешает и вам использовать SSID для того, чтобы донести какую-то информацию до окружающих, но следует быть осторожным — не так уж и сложно выяснить, из какой именно квартиры раздается Wi-Fi с определенным именем. Самый нейтральный вариант для SSID — никак не связанное с вами и номером квартиры словарное бытовое слово. Например, bulavka или tarelka.
- пароль (ключ) доступа к Wi-Fi — будет затребован у любого устройства, пытающегося подключиться к вашей беспроводной сети. Постарайтесь выбрать пароль посложнее, чем «11111111», «88888888» или ваша дата рождения — даже если вы уверены, что хакерам вы абсолютно неинтересны, лишние «гости» снизят скорость подключения. Задайте пароль, состоящий вперемешку из цифр, специальных символов (*, !, % и т. д.), заглавных и строчных букв — тогда юным «взломщикам» для подбора пароля к вашей сети понадобится лет двести. Чтобы не забыть эту мешанину символов самому, пароль надо написать на бумажке, а бумажку приклеить прямо к роутеру. Все равно на каждом устройстве этот пароль можно запомнить и не вводить каждый раз.
- MAC-адрес — может потребоваться, если провайдер осуществляет привязку кабеля к конкретному устройству. Здесь не вам нужно вводить информацию, а наоборот — найти МАС-адрес вашего устройства (на его корпусе или в панели настроек) и сообщить провайдеру.
Бывает, что первоначальные настройки провайдера предполагали выход в Интернет непосредственно с вашего компьютера, а теперь вы хотите подключить к кабелю роутер. В этом случае в качестве МАС-адреса роутера следует задать МАС-адрес сетевой карты того компьютера, с которого ранее осуществлялся выход в интернет.
Многие роутеры позволяют клонировать МАС-адрес сетевой карты компьютера, с которого вы зашли в веб-интерфейс — если ранее в Интернет вы выходили именно с этого компьютера, то опция клонирования МАС-адреса может заметно ускорить его установку.
Дополнительные настройки Wi-Fi
В разделе настройки беспроводной сети можно сменить пароль на Wi-Fi, имя сети (SSID) и установить некоторые дополнительные параметры.
Учтите, если вы, находясь в панели администрирования, сами подключены к роутеру через Wi-Fi, то после смены имени или пароля сети вам придется заново к нему подключиться (к сети с новым именем и паролем).
Можно скрыть SSID из доступного всем списка сетей — правда вам, чтобы подключить к ней новое устройство, имя сети придется вбивать вручную. Опция капризная и пользоваться ей лучше с осторожностью — не все устройства нормально подключаются к «невидимой» сети.
Обратите внимание на используемые технологии аутентификации — общепринятым для домашних сетей на сегодняшний день является стандарт аутентификации WPA2-PSK с шифрованием по алгоритму AES.
Можно также настроить используемый новой сетью радиочастотный канал — но большинство роутеров автоматически выбирают наименее загруженный.
Внутри раздела настройки беспроводной сети (или отдельно — зависит от производителя) есть еще два параметра: WPS и гостевая сеть.
WPS — это технология автоматической защищенной настройки соединения, в которой обнаружилось несколько уязвимостей. Если вы не хотите, чтобы к вашей сети подключались чужие пользователи, в обход даже самого сложного пароля, эту функцию нужно отключить. И не включать.
Гостевая сеть пригодится, если вы готовы делиться с гостями Интернетом, но не хотите давать им доступ к своей локальной сети (к устройствам, подключенным кабелем LAN и по Wi-Fi). При включении гостевой сети создается отдельная Wi-Fi точка, с отдельным именем и паролем, которые можно смело называть гостям.
Дополнительные настройки безопасности
Обратите внимание на удаленный доступ — по умолчанию он должен быть выключен, но были случаи, когда провайдеры поставляли роутеры с настроенным удаленным доступом. Делалось это, вроде как, для удобства настройки роутеров пользователей техподдержкой, но надо понимать — при этом техподдержка может получить полный доступ к локальным сетям пользователей. Убедитесь, что в этой вкладке нет никаких IP-адресов, и что удаленный доступ с внешних хостов запрещен.
Когда удаленный доступ отключен, из «внешнего мира» никто доступ к роутеру не получит, чего нельзя сказать о вашей локальной сети. Если вы хотите, чтобы и из локальной сети доступ к настройкам роутера был только у вас, то стандартный пароль нужно сменить.
Имейте в виду, если вы сами забудете пароль в панель администрирования, роутер придется сбрасывать и производить всю настройку заново. Наверняка никто из домочадцев не будет намеренно «взламывать» маршрутизатор, так что особо сложный пароль здесь не нужен.
Чек-лист
Если что-то не получается, проверьте еще раз, что вы все сделали правильно и в нужной последовательности:
- У вас есть роутер и кабель «с Интернетом» от провайдера.
- Вы правильно подключили кабели к роутеру и включили его в сеть.
- Роутер новый или вы выполнили сброс к заводским настройкам.
- Вы подключаетесь кабелем / Вы подключаетесь по Wi-Fi
- Компьютер, подсоединенный к роутеру, настроен на автоматическое получение IP-адреса / Вы нашли имя сети (SSID) и пароль для входа
- Вы нашли адрес веб-интерфейса, логин и пароль или воспользовались наиболее распространенными (192.168.0.1 или 192.168.1.1, пароль/логин: admin/admin)
- Вы успешно зашли в веб-интерфейс, нашли и запустили быструю настройку
- Вы задали полученные от провайдера параметры: тип соединения, логин и пароль для входа в Интернет.
- Вы задали параметры вашей сети Wi-Fi: имя сети (SSID) и пароль для входа в неё.
Если вы все это сделали, но доступа к Интернету у вас так и не появилось, остается только обратиться в техподдержку провайдера.
