Как подключиться к коммутатору через консоль
Тематику cisco на хабре нельзя назвать популярной, зачастую интересные статьи остаются почти незамеченными. Но нас приятно удивил ажиотаж вокруг нашей предыдущей публикации. Больше тысячи человек добавили её в избранное, и это определённо говорит о том, что продолжение необходимо.
Кроме того, много людей, имеющих опыт реального планирования и строительства сетей, делали очень правильные замечания по резервированию. Дело в том, что предложенная в прошлый раз схема сети — это макет, лаборатория, на который мы будем отрабатывать и понимать технологии, поэтому такими вещами мы не озадачивались. В реальной же жизни, особенно, если вы оператор связи/провайдер, необходимы различные схемы резервирования: VRRP, STP, Link Aggregation, протоколы динамической маршрутизации.
Все замечания мы постараемся учесть и в конце цикла, вероятно, рассмотрим то, как сеть должна строиться, чтобы через полгода после запуска инженеру не было мучительно больно.
Сегодня же мы обратимся к части немного скучной, но важной для начинающих: как подключиться, поставить или сбросить пароль, войти по telnet. Также рассмотрим существующие программы — эмуляторы ciscо и интерфейс оборудования.
Как и обещали, в этот раз всё по-взрослому: с видео.
Под катом то же в текстовой и чуть более подробной форме.
Итак, вот они приехали — заветные коробки с надписью Cisco на борту.
Среда
Начнём с того, в какой среде будем работать.
В данный момент есть два известных пакета программ, позволяющих моделировать сеть, построенную на оборудовании Cisco:
б) Распространяемый по лицензии GNU GPL симулятор GNS3. В этом пакете необходимо загружать настоящие образы Cisco IOS. С одной стороны это плюс – вы работаете с настоящим интерфейсом cisco и ограничены лишь своей фантазией, существующими стандартами и производительностью рабочей станции, с другой, во-первых, эти IOS ещё нужно суметь достать, во-вторых, это более сложный продукт для понимания, и в-третьих, в нём есть только маршрутизаторы и «типа» коммутаторы.
Я считаю, что для знакомства с принципами лучше начать всё же с Packet Tracer'a, а потом переходить на тяжёлую артиллерию по мере надобности. Все мы не дети малые, где взять то, что нам нужно, рассказывать не будем.
Способы подключения
- Telnet/ssh
- Терминальное подключение с рабочей станции через консольный кабель
- Web-интерфейс (Cisco SDM).
Последний вариант даже не упоминайте в приличном обществе. Даже если вы адепт мыши и браузера, очень не советую.
На своём примере при работе с другим оборудованием я сталкивался с тем, что настроенное через веб не работает. Хоть ты тресни, но не работает. А у того же длинка вообще был баг в одной версии прошивки для свичей: если изменить настройки VLAN в веб-интерфейсе из под линукс, то свич становится недоступным для управления. Это официально признанная проблема).Телнет – стандартная, всем известная утилита, как и ssh. Для доступа к cisco по этим протоколам нужно настроить пароли доступа, об этом позже. Возможность использования ssh зависит от лицензии IOS.
Управление по консоли
Ну вот принесли вы маршрутизатор, распечатали, питание на него дали. Он томно зашумел кулерами, подмигивает вам светодиодами своих портов. А чего дальше-то делать?
Воспользуемся один из древнейших и нестареющих способов управления практически любым умным устройством: консоль. Для этого вам нужен компьютер, само устройство и подходящий кабель.
Тут каждый вендор на что горазд. Какие только разъёмы они не используют: RJ-45, DB-9 папа, DB-9 мама, DB-9 с нестандартной распиновкой, DB-25.
У циски используется разъём RJ-45 на стороне устройства и DB-9 мама (для подключения к COM-порту) на стороне ПК.
Консольный порт выглядит так:
Всегда выделен голубым цветом. С недавних пор стало возможным управление по USB.
А это консольный кабель cisco:
Раньше он поставлялся в каждой коробке, теперь зачастую стоит отдельных денег. В принципе подходит аналогичный кабель от HP.
Проблема в том, что современные ПК зачастую не имеют COM-порта. На выручку приходят частоиспользуемые конвертеры USB-to-COM:
Либо редкоиспользуемые для этих целей конвертеры RS232-Ethernet
После того, как вы воткнули кабель, определили номер COM-порта, для подключения можно использовать Hyperterminal или Putty в Виндоус и Minicom в Линукс.
Управление через консоль доступно сразу, а вот для телнета нужно установить пароль. Как это сделать?
Обратимся к PT.
Начнём с создания маршрутизатора: выбираем его на панели внизу и переносим на рабочее пространство. Даём какое-нибудь название
Что бы вы делали, если бы это был самый взаправдашний железный маршрутизатор? Взяли бы консольный кабель и подключились им в него и в компьютер. То же самое сделаем и тут:
Кликом по компьютеру вызываем окно настройки, в котором нас интересует вкладка Desktop. Далее выбираем Terminal, где нам даётся выбор параметров
Впрочем, все параметры по умолчанию нас устраивают, и менять их особо смысла нет.
Если в энергонезависимой памяти устройства отсутствует конфигурационный файл (startup-config), а так оно и будет при первом включении нового железа, нас встретит Initial Configuration Dialog prompt:
Вкратце, это такой визард, позволяющий шаг за шагом настроить основные параметры устройства (hostname, пароли, интерфейсы). Но это неинтересно, поэтому отвечаем no и видим приглашение
Это стандартное совершенно для любой линейки cisco приглашение, которое характеризует пользовательский режим, в котором можно просматривать некоторую статистику и проводить самые простые операции вроде пинга. Ввод знака вопроса покажет список доступных команд:
Грубо говоря, это режим для сетевого оператора, инженера первой линии техподдержки, чтобы он ничего там не повредил, не напортачил и лишнего не узнал.
Гораздо большие возможности предоставляет режим с говорящим названием привилегированный. Попасть в него можно, введя команду >enable. Теперь приглашение выглядит так:
Прежде, чем приступать к настройке, упомянем несколько полезностей при работе с cisco CLI, которые могут сильно упростить жизнь:
— Используйте клавишу Tab и знак вопроса. По нажатию Tab сокращенная команда дописывается до полной, а знак вопроса, следующий за командой, выводит список дальнейших возможностей и небольшую справку по ним (попробуйте сами в PT).
— Используйте горячие клавиши в консоли:
Ctrl+A — Передвинуть курсор на начало строки
Ctrl+E — Передвинуть курсор на конец строки
Курсорные Up, Down — Перемещение по истории команд
Ctrl+W — Стереть предыдущее слово
Ctrl+U — Стереть всю линию
Ctrl+C — Выход из режима конфигурирования
Ctrl+Z — Применить текущую команду и выйти из режима конфигурирования
Ctrl+Shift+6 — Остановка длительных процессов (так называемый escape sequence)
— Используйте фильтрацию вывода команды. Бывает, что команда выводит много информации, в которой нужно долго копаться, чтобы найти определённое слово, например.
Облегчаем работу с помощью фильтрации: после команды ставим |, пишем вид фильтрации и, собственно, искомое слово(или его часть). Виды фильтрации (ака модификаторы вывода):
begin — вывод всех строк, начиная с той, где нашлось слово,
section — вывод секций конфигурационного файла, в которых встречается слово,
include — вывод строк, где встречается слово,
exclude — вывод строк, где НЕ встречается слово.
В режиме глобальной конфигурации не выполняются довольно нужные порой команды других режимов (тот же show running-config, ping, etc.). Но есть такая полезная штука, как do. Благодаря ей мы можем, не выходя из режима конфигурирования, выполнять эти самые команды, просто добавляя перед ними do. Примерно так:
Настройка доступа по Telnet
Из этого-то режима мы и настроим интерфейс для подключения компьютера через telnet:
Команда для перехода в режим конфигурации интерфейса FastEthernet 0/0:
По умолчанию все интерфейсы отключены (состояние administratively down). Включаем интерфейс:
shutdown — означает “выключить интерфейс”. Соответственно, если вы хотите отменить действие команды, то используйте слово no перед ней. Это правило общее для CLI и применимо к большинству команд.
Подключаемся. Для этого надо использовать кроссоверный кабель. (Хотя в реальной жизни это зачастую уже необязательно – все карточки умеют понимать приём/передачу, однако встречаются ещё маршрутизаторы, порты которых не поднимаются при использовании неправильного типа кабеля — так что будьте внимательны)
Настраиваем IP-адрес компьютера через Desktop.

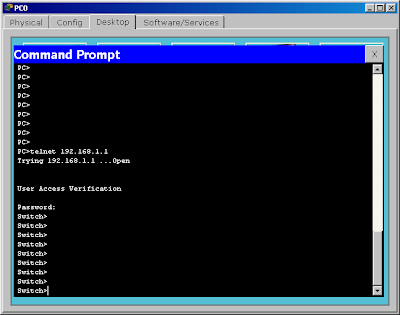

И пробуем подключиться, выбрав Command Prompt в панели Desktop:
Как и ожидалось, циска не пускает без пароля. В реальной жизни обычно выдаёт фразу “Password required, but none set”
Пароли
Подключение по telnet или ssh называется виртуальным терминалом (vt) и настраивается следующим образом:
0 4 — это 5 пользовательских виртуальных терминалов=telnet сессий.
Этого уже достаточно, чтобы попасть в пользовательский режим, но недостаточно для привилегированного:
Настроим пароль для enable-режима:
Чем отличается secret от password? Примерно тем же, чем ssh от telnet. При настройке secret пароль хранится в зашифрованном виде в конфигурационном файле, а password – в открытом. Поэтому рекомендуется использование secret.
Если вы всё-таки задаёте пароль командой password, то следует применить так же service password-encryption, тогда ваш пароль в конфигурационном файле будет зашифрован:
Один мой знакомый рассказал мне историю:
Стоял он как-то курил возле одного из своих узлов, находящемся в жилом доме. С сумкой для инструментов, ноутбук в руках. Вдруг подходит двое алкашей с пакетом и предлагают купить, раскрывая пакет и показывая какой-то свич. Просят 500 рублей. Ну он купил. По меткам и модели свича парень сделал вывод какому провайдеру он принадлежит. Пришёл домой, начал ковырять — телнет закрыт, консоль запаролена. Слил конфиг по snmp. Пароли в открытом виде хранятся, имя с головой выдаёт провайдера. С их админом он знаком лично, позвонил ему вместо “Здрасьти” выдал логин и пароль в трубку. Слышно было, как скрипел мозг первые секунд 20: везде аксес-листы, авторизация, привязка к мак-адресу. Как?! В общем, всё хорошо, что хорошо кончается.
Немного об этом можно почитать здесь. Ну или чуть более по-русски, тут.
Первая команда служит для активации новой модели ААА (Authentication, Authorization, Accounting). Это нужно для того, чтобы была возможность использовать для аунтетификации на устройстве RADIUS или TACACS сервер. Если отдельно это не настроено, то будет использоваться локальная база пользователей, задаваемая командой username.
Будьте внимательны: приоритет команды aaa new-model выше, чем команд виртуальных терминалов и поэтому даже несмотря на то, что у вас настроен password в режиме line vty, если у вас не будет пользователей в локальной базе, зайти на устройство удалённо уже не получится.
Теперь при подключении маршрутизатор запросит имя пользователя и соответствующий ему пароль.
При более глубокой настройке line vty существует одна опасность.
Есть такой параметр: access-class. Его настройка позволяет ограничить IP-адреса, с которых возможно подключение. И вот однажды я, как умная маша, решил заняться безопасностью в сети и на всём почти оборудование понаставил эти аксес-листы, чтобы комар не пролетел. В один прекрасный момент пришлось выехать в поле и в тот день я проклял свою аккуратность – никуда не мог достучаться – малейшей лазейки не оставил. В общем будьте с этой командой внимательны или оставляйте для себя лазейки.
При работе с access-list'ами и прочими опасными вещами, неправильная настройка которых может лишить вас доступа к устройству, можно использовать замечательную команду reload in min, где min время в минутах. Эта команда перезагрузит устройство по истечении указанного времени, если ее не прервать командой reload cancel. Т.е. схема работы такова: вы удаленно копаете что-то, что может в теории (закон Мерфи не забываем) прервать ваш сеанс связи с устройством. Сохраняем текущий (рабочий) конфиг в startup-config (он используется при загрузке), ставим reload in 15, вводим ключевую команду, относительно которой у нас сомнения ;-), и получаем обрыв связи, худшие опасения оправдались. Ждем 15 минут, устройство перегружается с рабочим конфигом, коннект — вуаля, связь есть. Либо (если связь не прервалась) проверяем, что все работает, и делаем reload cancel.
Если вы хотите ограничить паролем доступ через консольный порт, вам понадобятся команды
Privilege Level
Ещё один важный момент, которому в статьях уделяют мало внимания: privelege level.
Как понятно из латинского звучания — это уровень прав пользователя. Всего существует 16 уровней: 0-15.
privilege level 0 — это команды disable, enable, exit, help и logout, которые работают во всех режимах
privilege level 1 — Это команды пользовательского режима, то есть как только вы попадаете на циску и увидите приглашение Router> вы имеете уровень 1.
privilege level 15 — Это команды привилегированного режима, вроде, как root в Unix'ах
Пример1
Все уровни со 2 по 14 настраиваются вручную. То есть, например, вы можете дать добро пользователю с privelege level 2 на выполнение команды show running-config
Пример2
Настроить права для конкретного пользователя поможет уже упомянутая прежде команда username
В первой строке назначаем уровень прав пользователю, во второй команду, разрешенную для этого уровня, в третьей задаём пароль для входа в привилегированный режим с этим уровнем.
После этого из пользовательского режима вы можете выполнить команду enable 2 и введя пароль l2poorpass попасть в привилегированный режим, в котором будут доступны все команды уровня 1 + команды уровня 2.
Для чего это может быть нужно? В российских реалиях практически ни для чего, потому что обычно на устройство нужно заходить инженерам сразу с полными правами. Ну разве что 15-й уровень ставят, чтобы двойную аутентификацию не проходить. А все другие уровни опять же для того, чтобы персонал младшего состава (техподдержка, например) мог зайти и промониторить какие-то параметры или настроить некритичную функцию.
Нельзя не упомянуть о том, что telnet — протокол незащищённый и передаёт пароль и данные в открытом виде. С помощью любого анализатора пакетов можно вычислить пароль.
Поэтому крайне рекомендуем использовать ssh — любые устройства cisco с не самой урезанной прошивкой способны выступать ssh-сервером.
Следующий набор команд позволит вам включить ssh и отключить доступ по telnet:
Имя хоста должно отличаться от Router, обязательно должно быть задано имя домена. Третьей строкой генерируется ключ и далее разрешается только ssh. Длина ключа должна быть более 768 бит, если вы желаете использовать ssh версии 2, а вы желаете этого. Всё.
Ещё одно финальное внимание новичкам: не забывайте о команде write memory — это сохранение текущей конфигурации. Впрочем, достаточно два раза обжечься, забыв сохранить, чтобы навсегда заработать иммунитет к этому — кто кодил по ночам или писал курсовую, тот поймёт.
Используя PT, мы будем настраивать оборудование не через терминал или телнет, а непосредственно через CLI устройства, которое вызывается кликом по иконке роутера — так удобнее:
Ну и на сладенькое: сброс пароля
Если вы этого не сделаете, то вся ваша конфигурация будет актуальна до первого ребута) И хорошо, если это устройство стоит рядом, и вы вспомните, что накосячили. Мне не повезло)
В следующей статье мы обратимся к вланам и локальной сети. Обязательно к прочтению:
OSI.
VLAN
При размещении или аренде нескольких серверов или стоек мы предоставляем клиентам возможность арендовать или разместить в наших дата-центрах свои собственные коммутаторы, маршрутизаторы или другое сетевое оборудование. Для первоначальной настройки или обновления прошивки часто требуется доступ к консоли устройства, который можно получить, подключив специальный кабель к COM-порту (или USB-порту) сервера с одной стороны и к консольному порту коммутатора или маршрутизатора — с другой.
Для успешного подключения к устройству необходимо знать параметры настройки консольного порта. Эту информацию можно получить в официальной документации либо на сайте производителя: Cisco Catalyst, Cisco Nexus, Dell, D-Link, Extreme Networks, Huawei, HPE, MikroTik и др.
Самые распространённые варианты указаны в таблице ниже. Как правило, они подходят к большинству устройств.
| Параметр | Значение |
| Baud rate | 9600/115200 |
| Data bits | 8 |
| Parity | none |
| Stop bits | 1 |
| Flow control | none / (Xon/Xoff) |
Ниже рассмотрены варианты подключения с помощью утилит в разных операционных системах.
Windows
Для подключения к оборудованию по консольному порту можно воспользоваться популярной утилитой Putty.
Putty — простой в установке и использовании, свободно распространяемый клиент для различных протоколов удалённого доступа, включая подключение через последовательный (COM) порт.
На скриншотах ниже показаны настройки программы для подключения по консольному порту — в нашем примере приведены параметры для оборудования Cisco.
Перед подключением необходимо определить номер порта в ОС, номер определяется в диспетчере устройств в разделе Ports (COM & LPT).
Шаг 1: Выбрать тип подключения (Connection type): Serial и ввести номер порта (Serial line), в примере: COM1. Перейти в категорию (Category) Serial для установки параметров подключения.
Шаг 2: Настройка параметров подключения:
После настройки параметров подключения — нажать Open и можно приступать к настройке оборудования.
Linux
В Linux можно воспользоваться утилитой Minicom.
Minicom — текстовая утилита управления модемным подключением в UNIX-подобных ОС, эмулятор терминала.
Программа обычно входит в стандартные репозитории популярных дистрибутивов, устанавливается просто:
В Debian / Ubuntu:
В Red Hat / Centos:
Перед запуском необходимо определить название последовательного порта в системе:
Как правило, последовательный порт называется /dev/ttyS7 , в случае использования USB — /dev/ttyUSB5
Шаг 1: Первый запуск, настройка:
Утилита интерактивная, для навигации по меню необходимо использовать стрелки.
Шаг 2: Перейти в раздел настройки параметров последовательного порта:
Шаг 3: Нажать A и ввести название последовательного порта:
Шаг 4: Нажать E для входа в меню установки параметров скорости и чётности. Нажать C для выбора скорости 9600 либо кнопками A и B выбрать требуемую скорость.
Подтвердить скорость и нажать Enter :
Шаг 5: После настройки параметры должны выглядеть, как показано на скриншоте ниже. Дополнительно клавишей F можно отключить аппаратное управление потоком.
Шаг 6: Сохранить настройки в dfl-файл, нажать Exit и приступить к настройке оборудования. Для выхода из minicom использовать сочетание клавиш Ctrl+A Q или Ctrl+A X .
Справка: Ctrl+A Z .
Для последующих запусков программы с преднастроенными параметрами можно использовать:
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Для управления устройством с помощью консоли для подключения к устройству используется асинхронный серийный консольный порт.
Подключите коммутатор к главному компьютеру с помощью консольного кабеля.
Примечание: В это время питание коммутатора должно быть выключено.
Шаг 1 Запуск Hyper Terminal.
Нажмите Пуск -> Все программы -> Стандартные -> Связь -> Hyper Terminal и запустите Hyper Terminal .
Шаг 2 Создайте новое подключение (например, TPLINK ) и нажмите OK .
Шаг 3 Выберите серийный портал, который будет использован для подключения консольного кабеля к коммутатору (например, COM 1)
Шаг 4 Настройте свойства COM 1 и нажмите OK .
Bits per second ( бит в секунду ):
38400 для моделей TL - SG 3109, TL - SL 3452, TL - SL 3428;
9600 для моделей TL - SG 5426, TL - SL 5428, TL - SL 5428 E .
Data bits ( бит данных ): 8
Parity ( четность ): None ( Нет )
Stop bits ( стоп - бит ): 1
Flow control (контроль потока): None (Нет)
Шаг 5 Включите питание коммутатора, нажмите Enter , появится окно настройки Hyper Terminal как показано ниже.
Теперь вы сможете настроить коммутатор через консольный порт.
В ОС Windows 7 и vista нет Hyper Terminal , поэтому вы можете скопировать соответствующий модуль Hyper Terminal из XP и восстановить в вашей операционной системе Hyper Terminal : Скопируйте hypertrm . dll и hypertrm . exe с компьютера с ОС XP и вставьте их в новый файл на компьютер с ОС Win 7 или Vista . Затем запустите файл hypertrm . exe . Далее процесс аналогичен рассмотренному в этой статье.
Войдите в Ethernet коммутатор через консольный порт
Консольный порт используется для подключения компьютера непосредственно к гигабитному Ethernet коммутатору и управления коммутатором, поскольку для коммутатора нет устройства отображения. В большинстве случаев это самый первый шаг для настройки Ethernet коммутатора. Вот подробные шаги входа в Ethernet коммутатор через консольный порт.
Fig1. FS 3900-24F4S Switch Port Clarification
1. Подключите консольный порт коммутатора к последовательному порту компьютера с помощью комбинации конвертера кабеля RJ45 - RS232 (поставляется поставщиком) и конвертера кабеля RS232 - USB (подготовлен самостоятельно).
Fig2. RS232 to USB converter cable on the laptop
2. Включите компьютер. Установите программное обеспечение эмуляции терминала на компьютере. Вы можете использовать встроенный гипертерминал Windows 2000 на компьютере. Если нет встроенного программного обеспечения эмуляции терминала, подготовьте программное обеспечение эмуляции терминала, такое как SecureCRT и Putty с открытым исходным кодом.
3. Включите коммутатор, затем откройте установленное программное обеспечение для входа (здесь в качестве примера используется программа Putty), выберите режим последовательного входа, и порт определяется диспетчером устройств. Скорость передачи в бодах: 115200, стоп-биты: 1.
Напоминание: разные Ethernet коммутаторы могут иметь разную скорость передачи в бодах. Например, скорость передачи данных коммутаторов FS TAP составляет 9600 и 115200.
Fig3. Putty Configuration when Logging in to a Network Switch
Fig4. Putty Login Interface
Пользователи также могут получить доступ к базовой конфигурации коммутатора через порт управления, однако, с общими полномочиями. Как только ситуация становится ненормальной или требует повышенных разрешений, консольный порт, который обладает привилегиями суперпользователя, может помочь выполнить операцию.
Войдите в Ethernet коммутатор через Telnet
Telnet - это протокол управления сетью, с помощью которого администратор или другой пользователь может получить удаленный доступ к чужому компьютеру. Этот метод применим к удаленному управлению коммутатором, для которого был настроен IP-адрес (по умолчанию 192.168.1.1) и аккаунт пользователя с полномочиями администратора.
1. Подключите порт управления коммутатором к порту RJ45 компьютера с помощью Ethernet кабеля, например, кабелей Cat5e и Cat6.
2. Включите компьютер. Нажмите “Пуск” в левом нижнем углу экрана, затем нажмите “Выполнить”. Введите команду “telnet 192.168.1.1” в появившемся окне и нажмите “OK”.
Fig5. Type Command in the Window
3. Введите имя пользователя и пароль (admin / admin) в интерфейсе входа в систему, затем перейдите в меню конфигурации, как показано ниже. Путем ввода соответствующей команды можно установить различные конфигурации коммутатора, такие как укладка коммутатора, MLAG и LACP.
Fig6. Telnet Login Interface
Параметр Ethernet коммутатора удобно изменять путем входом в систему через Telnet, что экономит использование консольного кабеля.
Войдите в Ethernet коммутатор через веб-браузер
1. Подключите порт управления коммутатора к порту RJ45 на компьютере с помощью Ethernet кабеля.
2. Откройте веб-браузер. Введите IP-адрес (например, по умолчанию 192.168.1.1 или тот, который установлен в соответствии с Вашими потребностями) Вашего коммутатора. Нажмите «Войти», и появится диалоговое окно входа.
Fig7. Web Initial Interface of FS 3900-24F4S Switch
3. Введите имя пользователя и пароль с правами администратора, затем нажмите “OK” , и Вы можете проверить состояние конфигурации коммутатора, а также настроить или изменить порт коммутатора.
Fig8. Configuration Status of the FS 3900-24F4S Switch in Web Interface
Заменив текстовую конфигурацию команд интуитивно понятным графическим интерфейсом, веб-вход дружествен к новичку.
Заключение
Вышеупомянутые три подхода применимы ко всем Ethernet коммутаторам FS. Однако не все поставщики коммутаторов используют один и тот же веб-интерфейс, но методы входа в систему практически одинаковы. Вы можете обратиться к подсказкам в операции или приложенной спецификации для успешного входа в систему.
понедельник, декабря 03, 2012
Управление оборудованием Cisco Systems
Хотя данный вариант был уже рассмотрен нами ранее. Вернемся к нему еще раз и поговорим о нем чуть подробнее. Данный тип подключения используется в следующих случаях:- При первоначальной настройке оборудования
- Если что то сломалось и вы не можете получить удаленный доступ к оборудованию
- Если вы находитесь рядом с оборудованием
 |
| Компьютер подключен к коммутатору консольным кабелем |
 |
| Вы подключились к коммутатору через консольный порт |
 |
| Использование telnet для получения доступа к консоли оборудования |
35 коммент.:
Другие источники советуют вместо password использовать secret, т.к. пароль, в таком случае будет хранится зашифрованным в конфигурационном файле. Думаю стоит об этом сказать если прозвучало слово безопасность =) Спасибо.
Сорри за комент, прочитал следующую статью.
Нет, в данном случае все правильно. Команду secret используют только в том случае если хотят указать пароль, хранящийся в зашифрованном виде, для перехода в привеллигированный режим (используют enable secret вместо enable pas). В данной статье команда enable pas не рассматривалась. Просто взять и заменить слово password на secret во всех командах данной статьи НЕЛЬЗЯ.
Сделал все как написано, через телнет не могу зайти. в чем проблема?
PC>telnet 192.168.1.1
Trying 192.168.1.1 . Open
[Connection to 192.168.1.1 closed by foreign host]
вот что выдает
Сбросьте конфигурацию вашего устройства, посмотрим.
P.S. не забудьте удалить (или заменить *) из конфигурации все пароли и критически важные моменты.
Я разобрался, спасибо большое! Когда вводил line vty 0 4, 0 и 4 не разделял пробелом. Исправил, все заработало. Только вот вопрос, ПК подключен к коммутатору, к этому SW подключено еще два SW, их я удаленно вижу и захожу, подключаю 3-й и на него зайти не могу. Пробовал, на порт, для 3 SW, подключать один из двух имующихся, все работает. Сколько вообще можно подключить sw?
Такой вопрос а вы можете пропинговать с ПК IP адрес SW3? Если нет, то у вас скорее всего неверно настроен транк со стороны коммутатора SW3.
Опять же, если хотите, сбросьте конфиги всех устройств. Посмотрим.
Спасибо! Я хочу сам попробовать под разобраться. Если не получится, то тогда Вам скину конфиги.
У меня еще один вопрос, я удаленно захожу на SW1, и с него не могу ни зайти ни на один SW ни пингануть, а с ПК все получается. В чем может быть проблема? или так нельзя? Все SW находятся в одном вилане
При подключении выдает Connection timed out; remote host not responding. У меня все SW в одной сети, а маски у всех разные. когда сделал у 2-х SW маски одинаковые все заработало. Так и должно быть? Или в пределах одной сети должен быть допуск независимо от маски?
Как же тогда управляют большими сетями?
В больших сетях как раз таки происходит разделение на сети и подсети, которые связаны между собой маршрутизаторами. В пределах одной сети устройствам задается одинаковый адрес сети и одинаковая маска подсети (на основание которой как раз таки и определяется адрес сети). Устройства имеющие одинаковый адрес сети будут видеть друг друга на прямую, а вот устройства имеющие разные адреса сети общаются через маршрутизаторы.
Следовательно для решения вашей проблемы задайте вашему ПК, и всем коммутаторам адреса из одно подсети, например из диапазона 192.168.1.1-254 с маской 255.255.255.0.
Спасибо большое за своевременную помощь и и развёрнутые понятные ответы. Если что буду к Вам обращаться, с Вашего позволения!
незачто, обращайтесь буду рад попробовать помочь.
могу и я полюбопытствовать (почти первый раз циску вижу): есть 2 здания, поднят сторонней компанией канал объединяющий их в локальную сеть, на основе или впн или влан по оптике, fg-fom4e мультиплексор, за ним безголовый длинк. Но его решили заменить на циску, 2960. проблема в том что циска не воспринимает этот самый мультиплексор. я грешу на настройки (влан на циске и ip, что уж в мультиплексоре незнаю. ) в локалке она пашет (через нее вам пишу) и пингуется. а когда переношу в пределы плекса ее не видно (пинга нет). Могли бы вы подсказать куда копать?:)
p.s. после плекса продолжается таже локальная сеть:0
Давайте попробуем разобраться вместе, но говорю сразу что fg-fom4e в глаза не видел не разу.
1. Если не затруднит нарисуйте схему вашей сети.
2. Видят ли fg-fom4e-мы на разных концах оптической линии друг друга.
3. Сбросьте пожалуйста конфиг 2960
4. Каким интерфейсом подключается 2960 к fg-fom4e
соответственно подключается по витой паре обычной. подсети одни и теже.
hostname @@@@@@
enable secret @@@@@@@@@@@@@@@@@@@@@@@@
enable password @@@@@@
no aaa new-model
vtp mode transparent
ip subnet-zero
no file verify auto
spanning-tree mode pvst
spanning-tree extend system-id
vlan internal allocation policy ascending
vlan 15 name inet
vlan 111 name mange
vlan 2778
interface FastEthernet0/1 switchport access vlan 2778 switchport trunk encapsulation dot1q
switchport mode access
interface FastEthernet0/2 switchport access vlan 2778
switchport trunk encapsulation dot1q switchport mode access
interface FastEthernet0/3 switchport access vlan 2778
switchport trunk encapsulation dot1q switchport mode access
interface FastEthernet0/4 switchport access vlan 2778 switchport trunk encapsulation dot1q switchport mode access
interface FastEthernet0/5 switchport access vlan 2778
switchport trunk encapsulation dot1q switchport mode access
interface FastEthernet0/6
switchport access vlan 2778
switchport trunk encapsulation dot1q
switchport mode access
interface FastEthernet0/7
switchport access vlan 2778
switchport trunk encapsulation dot1q
switchport mode access
interface FastEthernet0/8
switchport access vlan 2778
switchport trunk encapsulation dot1q
switchport mode access
interface FastEthernet0/9
switchport access vlan 2778
switchport trunk encapsulation dot1q
switchport mode access
interface FastEthernet0/10
switchport access vlan 2778
switchport trunk encapsulation dot1q
switchport mode access
interface FastEthernet0/11
switchport access vlan 2778
switchport trunk encapsulation dot1q
switchport mode access
interface FastEthernet0/12
switchport access vlan 2778
switchport trunk encapsulation dot1q
switchport mode access
interface FastEthernet0/13
switchport access vlan 2778
switchport trunk encapsulation dot1q
switchport mode access
interface FastEthernet0/14
switchport access vlan 2778
switchport trunk encapsulation dot1q
switchport mode access
interface FastEthernet0/15
switchport access vlan 2778
switchport trunk encapsulation dot1q switchport mode access
interface FastEthernet0/16
switchport access vlan 2778
switchport trunk encapsulation dot1q
switchport mode access
interface FastEthernet0/17
switchport access vlan 2778
switchport trunk encapsulation dot1q
switchport mode access
interface FastEthernet0/18
switchport access vlan 2778
switchport trunk encapsulation dot1q
switchport mode access
interface FastEthernet0/19
switchport access vlan 2778
switchport trunk encapsulation dot1q
switchport mode access
interface FastEthernet0/20
switchport access vlan 2778
switchport trunk encapsulation dot1q
switchport mode access
interface FastEthernet0/21
switchport access vlan 15
switchport mode access
interface FastEthernet0/22
switchport access vlan 2778
switchport trunk encapsulation dot1q
switchport mode access
interface FastEthernet0/23
switchport access vlan 2778
switchport trunk encapsulation dot1q
switchport mode access
interface FastEthernet0/24
switchport access vlan 2778
switchport trunk encapsulation dot1q
switchport mode access
interface FastEthernet0/25
switchport access vlan 2778
switchport trunk encapsulation dot1q
switchport mode access
interface FastEthernet0/26
switchport access vlan 2778
switchport trunk encapsulation dot1q
switchport mode access
interface FastEthernet0/27
switchport access vlan 2778
switchport trunk encapsulation dot1q
switchport mode access
interface FastEthernet0/28
switchport access vlan 2778
switchport trunk encapsulation dot1q
switchport mode access
interface FastEthernet0/29
switchport access vlan 2778
switchport trunk encapsulation dot1q
switchport mode access
interface FastEthernet0/30
switchport access vlan 2778
switchport trunk encapsulation dot1q
switchport mode access
interface FastEthernet0/31
switchport access vlan 15
switchport mode access
interface FastEthernet0/32
switchport access vlan 2778
switchport trunk encapsulation dot1q
switchport mode access
interface FastEthernet0/33
switchport access vlan 2778
switchport trunk encapsulation dot1q
switchport mode access
interface FastEthernet0/34
switchport access vlan 2778
switchport trunk encapsulation dot1q
switchport mode access
interface FastEthernet0/35
switchport access vlan 2778
switchport trunk encapsulation dot1q
switchport mode access
interface FastEthernet0/36
switchport access vlan 2778
switchport trunk encapsulation dot1q
switchport mode access
interface FastEthernet0/37
switchport access vlan 2778
switchport trunk encapsulation dot1q
switchport mode access
interface FastEthernet0/38
switchport access vlan 2778
switchport trunk encapsulation dot1q
switchport mode access
interface FastEthernet0/39
switchport access vlan 2778
switchport trunk encapsulation dot1q
switchport mode access
interface FastEthernet0/40
switchport access vlan 2778
switchport trunk encapsulation dot1q
switchport mode access
interface FastEthernet0/41
switchport access vlan 2778
switchport trunk encapsulation dot1q
switchport mode access
interface FastEthernet0/42
switchport trunk encapsulation dot1q
switchport trunk native vlan 2778
switchport mode trunk
interface FastEthernet0/43
switchport access vlan 2778
switchport trunk encapsulation dot1q
switchport mode access
interface FastEthernet0/44
switchport access vlan 2778
switchport trunk encapsulation dot1q
switchport mode access
interface FastEthernet0/45
switchport access vlan 2778
switchport trunk encapsulation dot1q
switchport mode access
interface FastEthernet0/46
switchport access vlan 2778
switchport trunk encapsulation dot1q
switchport mode access
interface FastEthernet0/47
switchport access vlan 15
switchport mode access
interface FastEthernet0/48
switchport access vlan 2778
switchport trunk encapsulation dot1q
switchport mode access
Читайте также:
