Как настроить режим игровой в мониторе ue590d 28
Секрет массового появления на рынке доступных мониторов разрешения Ultra HD (3840 на 2160 пикселей) с диагональю 28 дюймов заключается в том, что производителям мониторов стали доступны относительно недорогие матрицы с такими параметрами. Недорогие потому, что это матрицы типа TN. Рассмотрим на примере монитора Samsung U28D590D, что же из этого получилось.
Содержание:
Паспортные характеристики, комплект поставки и цена
- Видео/аудиовход HDMI, 2 шт.
- Видео/аудиовход DisplayPort
- Выход на наушники (гнездо 3,5 мм миниджек)
- Подставка: наклон 1° (±2,0°) вперед и 15° (±2,0°) назад
- Возможность вывода изображения от двух источников
- Поддержка 10 бит на цвет
- Режим для игр
- Разъем для кенсингтонского замка
- Монитор
- Комплект подставки: основание, стойка и два винта
- Кабель питания
- Внешний блок питания (100—240 В, 50/60 Гц на 14 В, 4 А постоянного тока)
- Кабель DisplayPort
- Кабель HDMI
- Краткое руководство пользователя
- Гарантийный талон
- CD-ROM с ПО, драйвером и руководством пользователя
Внешний вид
Дизайн строгий и подчеркнуто минималистичный. Внешние панели монитора, включая рамку вокруг экрана и подставку, изготовлены из пластика с разнообразной поверхностью. Фронтальная рамка — черный зеркально-гладкий пластик, видимо, без покрытия. По внешнему периметру блока экрана идет окантовка с зеркально-гладким покрытием под хром. Задняя панель почти вся матовая темно-серая чуть серебристая с фактурой под неполированный металл. Стойка и основание подставки снаружи матовые темно-серые и тоже местами слегка серебристые. И, наконец, накладка передней планки на основании подставки имеет матовую серебристую поверхность. Поверхность матрицы черная полуматовая (больше матовая, чем зеркальная) и относительно жесткая. В нижнем правом углу на фронтальной рамке находится крохотный индикатор состояния. Вместо привычных кнопок управления монитор оснащен одной единственной, но пятипозиционной (отклонения в стороны, вверх-вниз и нажатие) кнопкой-джойстиком, расположенной на задней панели в пределах доступности для указательного пальца правой руки.
Разъем питания и интерфейсные разъемы расположены в неглубокой нише примерно в центре задней панели и ориентированы назад.
Ниже на задней панели можно обнаружить разъем для кенсингтонского замка. Монитор оснащен внешним блоком питания. Штатная подставка позволяет блок экрана немного наклонить вперед и отклонить назад.
Основание подставки небольшое по площади, что повышает эффективность использования рабочей площади стола. При этом благодаря характерной Т-образной форме стоит монитор относительно устойчиво.
Конструкция подставки достаточно жесткая, так как основные несущие элементы подставки изготовлены из стали и алюминиевого сплава, а планка в передней части основания усилена ребрами жесткости. Резиновые накладки снизу на основании подставки защищают поверхность стола от царапин и предотвращают скольжение монитора на гладких поверхностях. Кабели, идущие от разъемов монитора, можно завести на скобку из пластика на задней панели. Продается монитор в большой, но традиционно для Samsung очень узкой коробке, оформленной в поддержку дизайна самого монитора — минимализм и серый цвет.
В вертикальных плоскостях коробки есть прорезные ручки, что облегчает транспортировку монитора одним человеком.
Коммутация
Монитор оснащен тремя видеовходами: DisplayPort и парой HDMI. В дополнение к ручному выбору входа есть отключаемый режим с автоматическим поиском активного подключения.
Меню, локализация и управление
Индикатор питания при работе неярко светится синим, в режиме ожидания — мигает синим и не горит, если монитор условно выключен. Если в меню изменить режим работы индикатора, то получим следующее: не горит, мигает, светится, соответственно. Настраивать монитор и управлять его режимами очень удобно благодаря эргономичной кнопке-джойстику и продуманной организации меню. Кнопка многофункциональная. Если монитор находится в режиме ожидания и/или отсутствует сигнал на текущем входе, то нажатие вверх-вниз переключает входы, а долгое нажатие в центр выключает монитор. Если монитор в рабочем режиме и на экране нет меню, то нажатие в центр выводит меню быстрого доступа из четырех пунктов — переключение входа, вызов основного меню, настройка режима двух источников и выключение монитора.
Отклонение кнопки в указанном состоянии монитора выводит другое короткое меню — быстрый доступ к трем настройкам изображения, регулировка громкости и вход в описанное выше меню.
В этом случае при настройке изображения на экран выводится небольшое окошко с ползунком, а настройки перебираются отклонениями кнопки вверх и вниз.
При активном меню кнопка-джойстик работает как удобный инструмент навигации. Меню относительно крупное. В правой части меню выводится контекстная подсказка, которая, как ни странно, вполне релевантна.
При настройке изображения меню остается на экране, что немного мешает оценке вносимых изменений. Можно выключить слабую прозрачность фона, установить тайм-аут автоматического выхода из меню и настроить режим повтора при удерживании кнопки. Присутствует таймер на выключение (1—23 часа). Есть русская версия экранного меню.
Кириллический шрифт меню ровный и читаемый. Качество перевода надписей в меню на русский язык хорошее. На CD-ROM из комплекта мы обнаружили руководства пользователя в виде PDF-файлов (русскоязычная версия присутствует). Кроме того, на этом диске есть драйвер монитора (файлы INF и CAT) и профиль цветокоррекции (ICM). На сайте компании в разделе поддержки мы нашли руководства и драйверы.
Есть настройки Яркость, Контраст и Четкость.
Список MagicBright — это два предустановленных профиля с сочетаниями Яркость/Контраст, один пользовательский, а при выборе профиля Автоконтраст блокируются большинство настроек, и включается динамическое управление яркостью (яркость повышается для светлых сцен и понижается для темных). Отдельно вынесен предустановленный профиль для игр, который от других профилей ничем особенным не отличается. Параметр Время отклика отвечает за режимы разгона матрицы. Есть возможность выбрать яркостный диапазон при HDMI-подключении. Функция MagicAngle позволяет уменьшать характерные для TN-матрицы искажения при взгляде под углом, ее работу мы рассматривали в статье про ЖК-монитор Samsung SyncMaster BX2350.
На странице Цвет можно выбрать один из предустановленных профилей цветовой температуры или самому отрегулировать усиление красного, зеленого и синего цветов. Настройка Гамма определяет текущий профиль гамма-коррекции.
Режимов геометрической трансформации два: можно или сохранить исходные пропорции изображения (Авто), вписав его в экран до ближайших границ (на практике до горизонтальных, и пропорции считаются по пикселям, поэтому картинка 4:3 PAL или NTSC слегка искажается), или принудительно растянуть на весь экран (Широкий). Для каждого входа в отдельности можно включить режим AV, в котором картинка немного увеличивается так, что по периметру выходит за границы области отображения. Есть функция отображения картинки от двух источников сразу в виде пары основное окно во весь экран и маленькое в углу или двух изображений в двух (правой и левой) половинах экрана.
При HDMI-подключении поддерживается разрешение до 3840 на 2160 пикселей включительно, но только при 30 Гц кадровой частоты. Кино смотреть можно, работать нельзя. При подключении по DisplayPort максимальная частота при таком разрешении увеличивается до комфортных 60 Гц кадровой частоты. Также в случае DisplayPort и профессиональных видеокарт поддерживается 10 бит на цвет, что подтверждается соответствующим тестом от NEC.
Кинотеатральные режимы работы мы тестировали с использованием Blu-ray-плеера Sony BDP-S300. Проверялась работа по HDMI. Монитор воспринимает сигналы 576i/p, 480i/p, 720p, 1080i и 1080p при 50 и 60 кадр/с. 1080p при 24 кадр/с поддерживается, но кадры в этом режиме выводятся с отношением длительности как 2:3. В случае чересстрочных сигналов неменяющиеся участки выводятся по кадрам, двигающиеся объекты — по полям и дергаются. Тонкие градации оттенков различаются как в светах, так и в тенях для стандартного диапазона видео. Яркостная и цветовая четкости очень высокие. Интерполяция низких разрешений и Full HD к разрешению матрицы выполняется без значимых артефактов, но по субъективным ощущениям качество масштабирования могло бы быть и лучше.
«Кристаллический» эффект выражен настолько слабо, что можно признать его отсутствие. Матовость поверхности матрицы позволяет работать с комфортом в случае типичного варианта расположения монитора, пользователя и светильников в помещении.
Тестирование ЖК-матрицы
Микрофотографии матрицы
Четкое изображение структуры пикселей из-за матовой поверхности получить не удается, впрочем, в случае TN никакой структуры и не должно быть:
Фокусировка на поверхности экрана выявила хаотично расположенные микродефекты поверхности, отвечающие собственно за матовые свойства:
Зерно этих дефектов в несколько раз меньше размеров субпикселей, поэтому фокусировка на микродефектах и «перескок» фокуса по субпикселям при изменении угла зрения выражены слабо, из-за этого нет и «кристаллического» эффекта.
Оценка качества цветопередачи
Для оценки характера роста яркости на шкале серого мы измерили яркость 17 оттенков серого при различных значениях параметра Гамма. На графике ниже приведены полученные гамма-кривые (в подписях число в скобках — это показатель аппроксимирующей степенной функции):
Реальная гамма-кривая ближе всего к стандартной при Режим2, поэтому далее мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255) именно при этом значении. График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:
Рост прироста яркости в среднем более-менее равномерный, и каждый следующий оттенок значимо ярче предыдущего. Кроме одного в середине и двух ближайших к черному оттенков в темной области:
Можно считать, что такой минимальный завал в тенях практически не сказывается на качестве изображения. А при взгляде под небольшим углом сверху и этот завал в тенях исчезает. Аппроксимация полученной гамма-кривой дала показатель 2,38, что выше стандартного значения 2,2, поэтому изображение слегка затемнено. При этом аппроксимирующая показательная функция заметно отклоняется от реальной гамма-кривой:
Цветовой охват немного отличается от sRGB:
Впрочем, отклонения координат первичных цветов от вершин sRGB не очень большие, поэтому визуально цвета на этом мониторе имеют естественную насыщенность. Ниже приведен спектр для белого поля (белая линия), наложенный на спектры красного, зеленого и синего полей (линии соответствующих цветов):
Такой спектр с относительно узким пиком синего и с широкими горбами зеленого и красного цветов характерен для мониторов, в которых используется белая светодиодная подсветка с синим излучателем и желтым люминофором.
Измерение равномерности черного и белого полей, яркости и энергопотребления
Аппаратные измерения показали хорошую равномерность всех трех параметров. Визуально черное поле равномерное на большей части площади экрана и только вдоль нижней границы в узкой области яркость слегка повышается. Фотография ниже это демонстрирует:
При включении режима Автоконтраст установившаяся контрастность формально возрастает до бесконечности, так как на черном поле во весь экран подсветка просто выключается (и белых участков размером с курсор мыши недостаточно для включения). График ниже показывает, как увеличивается яркость при переключении с черного поля (подсветка на нем выключилась) на белое:
Подсветка сразу включается на некоторый уровень, а затем плавно и нелинейно повышается до максимального значения. Практической пользы от этой функции немного, но производитель может написать слово Mega со значком бесконечности.
В режиме ожидания и в выключенном состоянии монитор потребляет 0,3 Вт.
Определение времени отклика и задержки вывода
Время отклика зависит от значения настройки Время отклика, которая управляет разгоном матрицы. Ступени регулировки три. График ниже показывает, как меняется время включения и выключения при переходе черный-белый-черный (столбики вкл. и выкл.), а также среднее суммарное время для переходов между некоторыми полутонами (столбики GTG):
Так выглядят графики для перехода между оттенками 20% и 40% (по численному значению оттенка в RGB-представлении) при различных значениях Время отклика:
На максимуме разгон очень сильный, артефакты бросаются в глаза. На среднем значении разгон умеренный, но времена отклика заметно меньше, чем без разгона вообще, и видимых артефактов нет. Его мы и рекомендуем использовать. Отметим, что для этого перехода на максимуме разгона для времени выключения мы получили порядка 1,3 мс, что в какой-то степени соответствует заявленному производителем времени отклика в 1 мс.
Задержка вывода изображения относительно ЭЛТ-монитора (тестируемый монитор подключен как первичный) составила 12 мс при подключении по HDMI в режиме 1080p. Альтернативный вариант определения полной (с учетом задержки на кадровую синхронизацию) задержки вывода от переключения страниц видеобуфера до начала вывода изображения на экран дал значение в 45 мс для режима 3840 на 2160 и 60 Гц кадровой частоты (DisplayPort), и 90 мс при таком же разрешении и 30 Гц кадровой частоты (HDMI). В любом случае, играть за этим монитором с большой вероятностью придется в разрешении Full HD, а в нем задержка в 12 мс некритична даже в случае динамичных игр.
Измерение углов обзора
Отметим плавное уменьшение яркости при отклонении от перпендикуляра к экрану в горизонтальном и диагональном направлении, при этом графики яркости полутонов не пересекаются во всем диапазоне измеряемых углов. При небольшом отклонении вниз инвертируются темные оттенки, при большом отклонении вверх инвертируются светлые. Контрастность в диапазоне углов ±82° опускается ниже отметки 10:1 только в при 55° отклонения вниз.
Из графиков следует, только при отклонении вверх хотя бы основные цвета не сильно изменяются в оттенке. Вообще, значительный сдвиг большинства оттенков является наряду с инвертированием яркости полутонов характерной особенностью матриц типа TN.
Выводы
Несмотря на неплохое функциональное оснащение — тут и картинка от двух источников, и три цифровых видеовхода, и даже реальная поддержка 10-битного вывода, — область возможного применения данного монитора ограничивает TN-матрица с ее характерными недостатками. Из-за матрицы работать с цветом, где 10 бит не помешали бы, как и высокое разрешение, несколько затруднительно, и даже кино смотреть не очень комфортно (вопрос про доступность видео 4К мы не будем рассматривать). Для игр (есть эффективный разгон), наверное, такое высокое разрешение еще не очень актуально. Для офиса избыточно. Остаются специфические варианты, когда на экран нужно выводить очень много информации в виде единого поля, которое неудобно, например, разбивать на несколько мониторов или постоянно прокручивать, и при этом к качеству цветопередачи не предъявляются высокие требования. Работа с системами CAD/CAM? Почему бы и нет. Да, и остаются энтузиасты, которым очень-очень нужно Ultra HD за невысокую цену в мониторе стильного дизайна.
Достоинства:
- Три цифровых видеовхода
- Очень удобное управление
- Строгий минималистичный дизайн
- Эффективный регулируемый разгон матрицы
- Хорошее качество выхода на наушники
- Возможность вывода изображения от двух источников
- Поддержка 10 бит на цвет
- Русифицированное меню
Недостатки:
а также представительство Nvidia в России за предоставленную для тестового стенда профессиональную видеокарту Nvidia Quadro 4000
К качеству используемых материалов в случае с моделью Samsung U28D590 претензий нет, за исключением моего не самого лучшего отношения к глянцу. Но это личное. Основное же недовольство основано на совершенно иных фактах.
реклама
Начну с присутствующих люфтов между деталями, которые сами по себе подогнаны друг к другу не лучшим образом, что можно заметить по нижним углам. Несмотря на то, что полученный экземпляр U28D590 не доставался из коробки до моего с ним знакомства, после удаления защитных пленок были обнаружены сколы на пластике по контуру корпуса и несколько царапин на нем же.
Ожидания от устройства за 23-25 тысяч рублей были несколько иными, но с другой стороны, нечто подобное иногда наблюдалось и на других моделях за те же деньги.

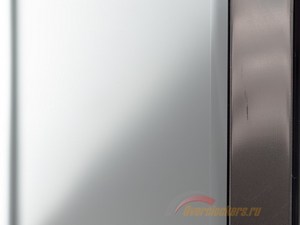

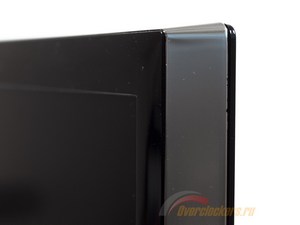

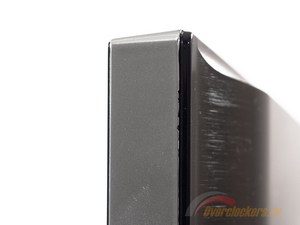

Корпус монитора немного поддается скручиванию и иногда похрустывает при физическом воздействии (даже при обычной переноске с места на место). В итоге за качество материалов и сборку можно поставить только по четыре балла из пяти возможных.
Использование полуматовой (полуглянцевой) поверхности матрицы подтверждает выше представленная фотография. Но об этой особенности применяемой TN+Film панели мы с вами еще поговорим в соответствующем разделе.
реклама

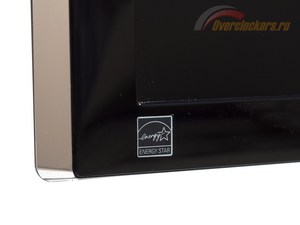

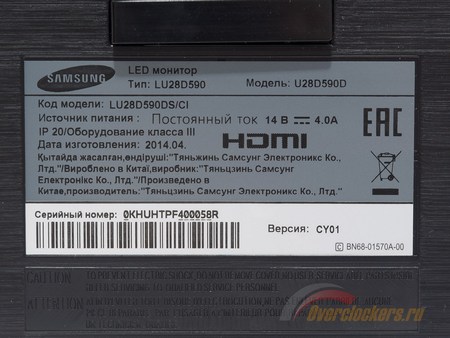

По одной крупной наклейке на корпусе можно узнать не только информацию, аналогичную указанной на коробке, но и дату производства новинки – апрель 2014 года, а также номер ревизии – CY01. Можно сказать, что монитор поступил прямо с завода на бал.

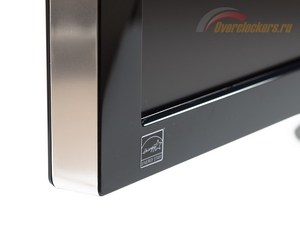

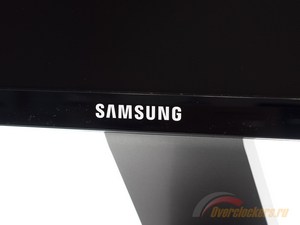

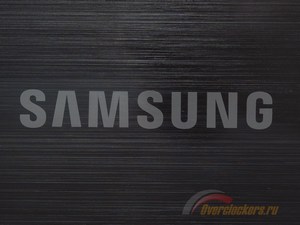

На корпусе рассматриваемого устройства присутствуют два логотипа компании, наклейка о соответствии стандарту Energy Star и надпись UHD на подставке.

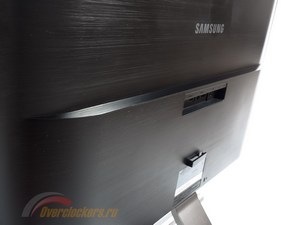

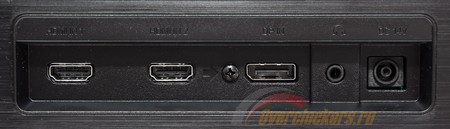

Разъемы для подключения находятся в задней части устройства и ориентированы назад, что добавляет удобства при подключении. Среди них: гнездо питания, два цифровых HDMI, DisplayPort и аудиовыход для подключения наушников или внешней акустической системы.

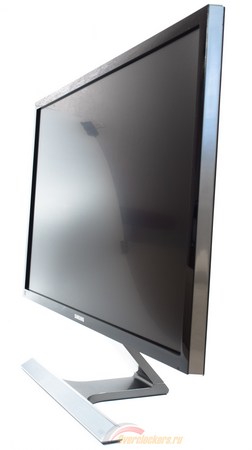

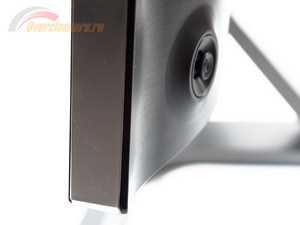

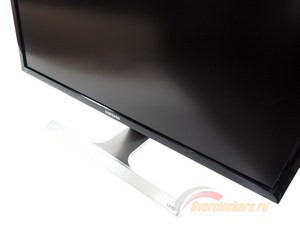

Корпус монитора при установке на подставку зафиксирован в положении с наклоном в 5-7 градусов назад. Вероятно, с точки зрения инженеров Samsung, это самое оптимальное положение экрана для сидящего перед ним пользователя. В случае необходимости наклон можно изменить в пределах -1 до 15 градусов, но не все об этом знают (хотя об этом упоминается в инструкции).
Вместе с тем центровка экрана выполнена идеально. По-другому, из-за отсутствия Pivot и многого другого, в этом случае быть не могло.

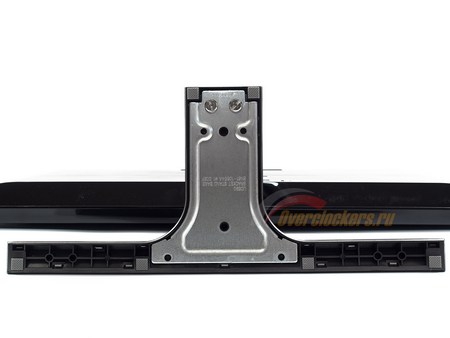

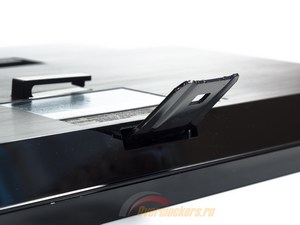

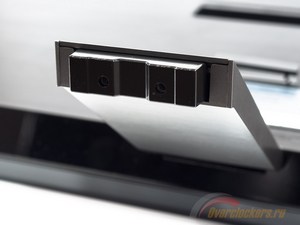

Использование металлических соединений демонстрируют фотографии, представленные выше.

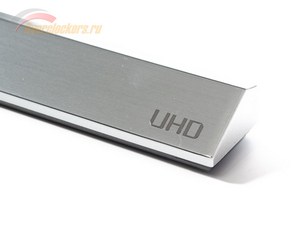

Основание подставки выполнено из металла и пластика в зависимости от его части. Для удержания дисплея в одном положении применяются шесть маленьких резиновых ножек, которые из-за своей поверхности и немалой массы подставки хорошо удерживают монитор при адекватном воздействии на него. Чтобы повернуть Samsung U28D590 вправо или влево вам придется приложить больше усилий, а из-за геометрии подставки я бы и вовсе рекомендовал его приподнимать при подобных желаниях.
реклама
Меню и управление
Управление монитором производится посредством пятипозиционного джойстика, расположенного в нижнем правом углу задней части корпуса. Сам элемент управления мы с вами видим не впервые, а вот подобное его нахождение – в новинку.

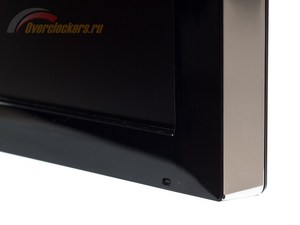

Индикатор работы встроен в нижнюю грань. Он практически незаметен и больше напоминает скол на сером хромированном пластике. Никаких неудобств при работе ночью он не доставляет.
Система управления удобна и не требует привыкания. Благодаря экранным подсказкам совершать походы в меню можно в любое время суток, не испытывая дискомфорта и проблем. Принцип работы с джойстиком интуитивно понятен.
реклама

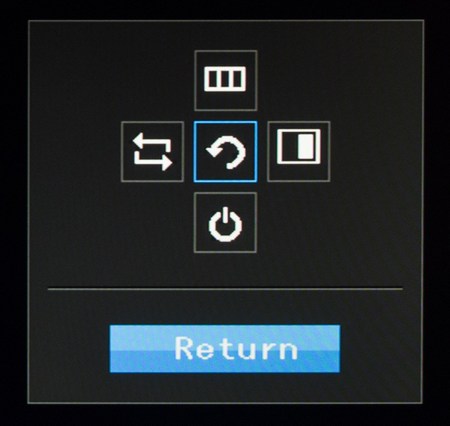

Сдвиг джойстика вниз или вверх проводит к появлению на экране специального OSD экрана с пятью пиктограммами. Через них можно попасть в основное меню, выбрать источник сигнала, активировать режим PbP, выключить монитор и убрать меню.
Если же сдвинуть его вправо или влево, то пользователь сможет быстро настроить яркость, контрастность, резкость и громкость подключенных наушников или акустической системы.
Теперь перейдем к рассмотрению структуры основного меню, скрытого за соответствующей кнопкой:
реклама
Сама структура меню претерпела небольшие изменения, поменялся дизайн. Качество интерфейса вызывает нарекания – не хватает резкости. Как будто меню нарисовали в одном разрешении, а потом произвели интерполяцию под большее. Непорядок!
В первом разделе Picture представлены регулировки яркости, контраста и резкости. В нем производится переключение предустановленных режимов Magic Bright и установок «разгона» Response Time (по умолчанию – Faster). Появился новый пункт MagicAngle, ответственный за «улучшение углов обзора» за счет изменения гаммы, в зависимости от положения пользователя перед экраном. Игровой режим Game Mode производитель вынес в отдельный пункт.
При HDMI подключении возникает пункт HDMI Black Level, настроенный изначально на Low. Именно это значение максимально сильно портит картинку на экране, а поэтому сразу же стоит выставить Normal.
реклама
Раздел Color дает возможность настроить RGB каналы, переключить режимы цветовой температуры Color Tone (шесть предустановок) и изменить гамму (на выбор три варианта: Mode 1, Mode 2, Mode 3).

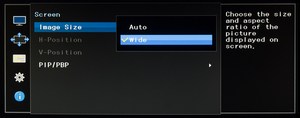

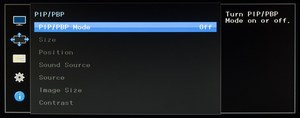

Изменить режим работы встроенного скалера и настройки функций PiP и PbP можно в разделе Screen.

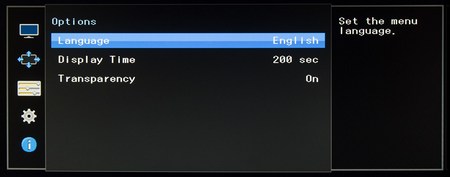

В следующем разделе Options представлены настройки внешнего вида OSD Menu на экране монитора и времени до исчезновения в случае отсутствия действий. Русский язык в списке локализаций присутствует, но по умолчанию установлен английский, что довольно странно для монитора Samsung.
реклама

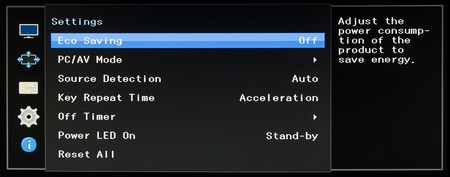

Далее следует раздел Settings, где можно сбросить все настройки к значениям по умолчанию, включить различные режимы сохранения электроэнергии (Eco Saving – обычное снижение яркости до определенных величин в %, Off Timer – таймер на выключение). В случае необходимости возможно отключение автоопределения источника сигнала, изменение поведения светодиода питания и прочее.

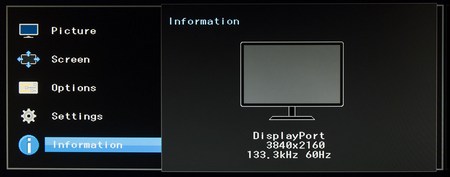

Вся основная информация по рабочим характеристикам устройства представлена в соответствующем разделе с названием Information.
Доступ к сервисному меню в случае с моделью Samsung U28D590 найден не был, как и в большинстве мониторов компании. Основной проблемой в достижении цели стал джойстик управления.
Меню Samsung U28D590D получилось простым и интуитивно понятным. Оно расположено в правом нижнем углу экрана и выглядит почти так же, как на телевизорах Samsung. Изменить положение экранного меню нельзя, но и желания этим заниматься не возникает.
Самый первый пункт меню называется «Изображение», а его назначение понятно и без детального описания. К сожалению, в этом пункте собраны лишь самые базовые настройки. Тут можно включить или выключить настройки Samsung Magic Bright и Magic Angle, а также изменить основные настройки цвета.
Никакого набора профилей изображения у монитора нет, а значит, для профессиональной «работы с цветом» Samsung U28D590D не подойдёт. В остальных пунктах меню собраны другие настройки монитора, но в них нет ничего интересного, потому что встречаются они на любом современном дисплее.
Монитор Samsung U28D590D был протестирован по нашей новой методике. Мы решили отказаться от медлительного и порой неточного Spyder4 Elite в пользу более быстрого и точного колориметра X-Rite i1Display Pro. Теперь для измерения основных параметров дисплея будет использоваться этот колориметр совместно с программным комплексом Argyll CMS последней версии. Все операции будут осуществляться в Windows 8. Во время тестирования частота обновления экрана составляла 60 Гц.
В соответствии с новой методикой будут измерены следующие параметры монитора:
- Яркость белого при интенсивности подсветки от 0 до 100% с шагом 10%;
- Яркость чёрного при интенсивности подсветки от 0 до 100% с шагом 10%;
- Контрастность дисплея при интенсивности подсветки от 0 до 100% с шагом в 10%;
- Цветовой охват;
- Цветовая температура;
- Гамма-кривые трёх основных цветов RGB;
- Гамма-кривая серого цвета;
- Delta E (по стандарту CIEDE2000).
Для калибровки и анализа Delta E будет применяться графический интерфейс для Argyll CMS — DispcalGUI, последней версии на момент написания статьи. Все описанные выше измерения будут проводиться до и после калибровки. Во время тестов будут измерены основные профили монитора — в нашем случае он всего один. Калибровка проводится в профиле, выставленном по умолчанию, а для мониторов с расширенным цветовым охватом — в режиме аппаратной эмуляции sRGB (если он будет доступен). В последнем случае цвета конвертируются по внутренним LUT монитора (которые могут иметь разрядность вплоть до 14 бит на канал) и выводятся на 10-битную матрицу, в то время как попытка сузить цветовой охват до границ sRGB инструментами цветокоррекции ОС приведёт к снижению точности кодирования цвета. Перед началом всех тестов монитор будет прогрет в течение часа, а все его настройки сброшены до заводских.
Подключение монитора к ПК при помощи кабелей DisplayPort и HDMI не вызвало никаких проблем. Благодаря тому, что в Samsung U28D590D установлен новый контроллер, операционная система считала, что к ней был подключен один монитор, а не два, как было в случае с ASUS PQ321QE.
У монитора есть небольшая синяя засветка. Поэтому если вывести на экран картинку в тёмно-серых или чёрных тонах, то засветку можно будет разглядеть около рамки монитора, почти по всему её периметру. Такой недостаток есть практически у всех «тиэнок», хотя у Samsung U28D590D он заметен слабее, чем у прочих.
Также у TN-матриц часто встречаются проблемы с углами обзора, но и этот недостаток у героя нашей статьи был сведён к минимуму. Горизонтальных углов обзора хватало, а постоянного желания изменить угол наклона монитора — чтобы убрать переход изображения в негатив — не возникало. Подобного цветового перехода не было, если смотреть на монитор под обычным углом.
Больших претензий к равномерности подсветки экрана у нас не возникло, подсветка монитора хорошо справляется со своей задачей.
Как мы уже писали выше, у Samsung U28D590D нет какого-либо набора профилей и гибких настроек изображения. Помимо возможности повлиять на яркость трёх основных цветов (красного, синего и зелёного), можно воспользоваться одной из немногих доступных предустановок гаммы или цветового оттенка. Поэтому мы решили не экспериментировать с доступными параметрами и просто сбросили настройки монитора до заводских, а затем провели наши стандартные измерения.
Максимальная яркость белого поля составила 375 кд/м 2 , а чёрного — 0,45 кд/м 2 . В результате мы получили статическую контрастность на уровне 820:1. Это очень хороший, хотя и не идеальный результат для TN-матриц.
С цветовым охватом у Samsung U28D590D всё оказалось нормально: треугольник sRGB покрыт на 99,3%, а Adobe RGB — на 73,6%. Даже точка белого находится не очень далеко от своего эталонного места, точки D65. Снова мы получили вполне хороший результат.
А вот с кривыми гамм у нашего подопытного всё не столь радужно. Гамма-кривая синего слишком сильно удалена от эталонной. С гаммой серого цвета дела обстоят немного лучше.
Цветовая температура монитора оказалась немного ниже 6500 К, что для TN-матрицы и хорошо, и странно одновременно. Дело в том, что в большинстве случаев цветовая температура этих матриц оказывается чересчур завышенной, а в нашем случае всё получилось наоборот. Ещё один плюс в копилку Samsung U28D590D.
После аппаратной калибровки яркость белого поля упала до 335 кд/м 2 , а вот яркость чёрного практически не изменилась. В итоге статическая контрастность опустилась до значения 740:1.
После калибровки точка белого прошла небольшой путь и встала на своё законное место, в точку D65. Также после калибровки немного вырос цветовой охват: до 101,2% в диапазоне sRGB и до 75% для Adobe RGB.
Положение гамма-кривых также улучшилось. Теперь кривая красного цвета и вовсе совпала с эталонной, а кривая синего значительно приблизилась к ней. То же самое произошло и с гаммой серого — она встала гораздо ближе к эталону.
Цветовая температура после калибровки практически не изменилась, она по-прежнему находится на уровне порядка 6 300 К.
Лучше всего аппаратная калибровка помогла мере цветопередачи Delta E. Её среднее значение опустилось до 0,45 единицы, а максимальное — до 1,4. Этот показатель уже можно считать не просто хорошим, а отличным.
На момент написания этой статьи разрешение 4К у мониторов можно назвать как благословением, так и проклятием — всё будет зависеть от того, для чего покупается подобный монитор. Дело в том, что у Samsung U28D590D плотность пикселей составляет 151,35 точки на 1 квадратный дюйм, поэтому, если не воспользоваться масштабированием, изображение на экране будет очень чётким, но мелким и немного зернистым одновременно.
Вот только в Windows масштабирование работает не так хорошо, как хотелось бы видеть. На нашем тестовом стенде использовалась Windows 8, у которой была возможность увеличения масштаба до 150%, что позволило получить хорошую, отмасштабированную картинку. Увы, радоваться было рано. Функция масштабирования в Windows 8 или 8.1 работает не так хорошо, как в OS X. Текст и значки в некоторых окнах будут просто-напросто растянуты, такой эффект будет заметен не только в старых программах, но и в интерфейсе ОС, что наводит на очень грустные мысли. Примеры такого масштабирования можно увидеть на скриншотах ниже, где окно проводника отмасштабировалось идеально, а окно программы DispcalGUI — с ошибками. Шрифты и иконки в этом окне неприятно расплылись, будто окно было пропущено через фильтры «Фотошопа», только в реальном времени.
Масштаб в Windows выставлен на 100%
Масштаб изменён на 150%
Впрочем, на другие приложения вроде «Фотошопа» и видеоплеера VLC масштабирование системы почти никак не повлияло.
Масштаб в Windows выставлен на 100%
Масштаб изменён на 150%
Масштаб в Windows выставлен на 100%
Масштаб изменён на 150%
А вот браузеру масштабирование пошло только на пользу. После увеличения «всего и вся» до 150% путешествовать по Интернету стало значительно приятнее. Конечно, в окно стало влезать меньше текста, а картинки стали немного размытыми, но к таким изменениям можно привыкнуть за пару часов. Кроме того, в знаменитой «яблочной ретине» размытие картинок на сайтах заметно гораздо сильнее.
Масштаб в Windows выставлен на 100%
Масштаб изменён на 150%
| Конфигурация тестового стенда | |
|---|---|
| CPU | Intel Core i7-3970X @ 4,6 ГГц (100x46) |
| Видеокарта | Nvidia GeForce GTX 780 Ti |
| Материнская плата | ASUS P9X79 Pro |
| Оперативная память | DDR3 Kingston HyperX 4x2 Гбайт @ 1600 МГц, 9-9-9 |
| ПЗУ | Intel SSD 520 240 Гбайт |
| Блок питания | Corsair AX1200i, 1200 Вт |
| Охлаждение CPU | Thermalright Archon |
| Операционная система | Windows 8 X64 |
Теперь мы подошли к самой приятной части обзора — игровой. Благодаря разрешению 4К качество картинки в играх искупает все прочие грехи монитора: странную ножку-подставку, TN-матрицу и неважные показатели меры цветопередачи Delta E. Благодаря разрешению 3840х2160 пикселей погружение в игру оказалось куда сильнее, чем когда-либо до этого. Даже мониторы с разрешением WQHD (2560x1440) не дают такого эффекта, который можно получить от Samsung U28D590D. Игровой процесс захватывает настолько сильно, что небольшая синяя засветка матрицы по её краям становится незаметной, а оторваться от игр было очень сложно.
Вот только есть у этой медали и другая сторона. Во-первых, для обеспечения хорошего уровня FPS при разрешении 4К нужна очень мощная видеокарта, если не две. Так что, если вы планируете покупать монитор Samsung U28D590D для игр, то стоит озаботиться приобретением одной из топовых современных видеокарт, а лучше — двух. Подробнее о тестировании видеокарт в разрешении 4K вы можете узнать из нашего группового тестирования видеокарт в 4K-разрешении.
Во-вторых, не все игры могут нормально работать при разрешении 4К. Так, в Counter-Strike: Global Offensive при включении сглаживания MSAA 4x игра сходила с ума: ОС безостановочно переключалась между игрой и рабочим столом. Остановить этот бесконечный цикл удалось только при помощи диспетчера задач и другого монитора, на котором игра запустилась без проблем и позволила уменьшить сглаживание.
CS GO: до нажатия на кнопку PrintScreen
CS GO: после нажатия на кнопку PrintScreen
А вот в Titanfall с настройками изображения проблем не возникло, но мощности использованной нами видеокарты не хватало для того, чтобы получить 60 кадров в секунду при максимальных настройках, поэтому качество графики пришлось снизить за счёт того же сглаживания.
Увы, но с поддержкой 4К-мониторов у «яблочной» операционки пока ещё всё очень плохо. Мы пытались подключить Samsung U28D590D к 13-дюймовой «ретине» 2013 года выпуска, но получить разрешение выше 2560х1440 у нас не вышло, хотя монитор был подключен к разъёму Thunderbolt с поддержкой DisplayPort 1.2.
Этот недостаток, вероятно, будет исправлен в обновлении 10.9.3, в котором должны появиться новые графические драйверы.
У Samsung получилось создать наименее дорогой монитор с разрешением 4К, теперь ультравысокое разрешение стало доступным многим покупателям, а цена такого монитора впервые опустилась гораздо ниже 100 000 рублей. На момент написания этой статьи за Samsung U28D590D придётся выложить около 25 тысяч рублей. Разумеется, за такие деньги можно купить другой монитор — с IPS-матрицей, но с разрешением 2560х1440 пикселей.
Для чего же пригодится Samsung U28D590D? Во-первых, его можно без проблем использовать в качестве обычного домашнего монитора, сидя за которым можно побродить по Интернету или посмотреть кино. Также можно заниматься домашней обработкой фото или видео — точности цветопередачи после калибровки для этого в целом достаточно. Что же касается рабочего применения, то, благодаря UHD-разрешению, «свободного места» в программе-редакторе будет очень много, но, «благодаря» тем же проблемам TN-матриц, о профессиональной работе с медиа на таком мониторе можно забыть. Так что использовать его уместно в тех случаях, когда надо работать с кучей окон одновременно, а несколько Full HD-мониторов по каким-то причинам вам не подходят.
А вот для игр Samsung U28D590D подойдёт как нельзя лучше. Благодаря тому же высокому разрешению качество картинки в играх будет просто волшебным. В шутерах и других экшенах вовлечение в игровой процесс может быть настолько сильным и глубоким, что на недостатки «тиэнки» попросту не обращаешь внимания. Во всяком случае — в первое время.
К сожалению, на момент написания этой статьи не все игры могут работать в разрешении 4К — примерно такой же переломный момент был несколько лет назад, когда мониторы с разрешением Full HD перестали считаться экзотикой. Также для того, чтобы запускать современные игры в разрешении 3840х2160 пикселей, не жертвуя настройками графики, придётся собрать игровой ПК, стоимость которого значительно превысит цену Samsung U28D590D.
с помощью функций ВВЕРХ/ВНИЗ кнопки JOG и нажмите кнопку.
с помощью функций ВВЕРХ/ВНИЗ кнопки JOG и нажмите кнопку.
с помощью функций ВВЕРХ/ВНИЗ кнопки JOG и нажмите
кнопку. Отобразится следующий экран:
, нажимая кнопку JOG ВЛЕВО/ВПРАВО.
Выбранный параметр будет применен.
Для таймера можно задать значение в диапазоне от 1 до 23 часов. По прошествии
заданного времени изделие автоматически выключается.
Эта настройка доступна, только если для настройки
В устройствах, предназначенных для реализации на европейском рынке,
автоматически активируется через 4 часа после включения питания. Эта настройка
сделана в соответствии с требованиями к электропитанию. Если вы не хотите активировать
ȼɤɥɸɱɟɧɢɟ ɢɥɢ
ɨɬɤɥɸɱɟɧɢɟ
ɚɜɬɨɦɚɬɢɱɟɫɤɨɝɨ
ɜɵɤɥɸɱɟɧɢɹ
ɦɨɧɢɬɨɪɚ ɱɟɪɟɡ
ɨɩɪɟɞɟɥɟɧɧɨɟ
ɜɪɟɦɹ
6 индик. пит. вкл, 1 настройка индик. пит. вкл, Индик. пит. вкл
Настройка индик. пит. вкл, Настройка и сброс
Настройка и сброс
6 Настройка и сброс
Чтобы включить или отключить индикатор питания, расположенный в нижней части устройства,
задайте соответствующие настройки.
Настройка Индик. пит. вкл.
Когда появится меню функциональных клавиш, выберите [
] ; для этого переместите
кнопку JOG в направлении ВВЕРХ.
Затем нажмите кнопку JOG.
с помощью функций ВВЕРХ/ВНИЗ кнопки JOG и нажмите кнопку.
с помощью функций ВВЕРХ/ВНИЗ кнопки JOG и нажмите
Отобразится следующий экран:
: индикатор питания горит при включенном устройстве.
: индикатор питания горит при выключенном устройстве.
Перейдите к нужной опции с помощью функций ВВЕРХ/ВНИЗ кнопки JOG и нажмите кнопку.
Выбранный параметр будет применен.
ȼɪɟɦɹ ɩɨɜɬ ɤɥɚɜ
7 сбросить все, 1 инициализация настроек (сбросить все), Сбросить все
Инициализация настроек (сбросить все), Настройка и сброс
Настройка и сброс
6 Настройка и сброс
Возврат всех настроек к заводским значениям по умолчанию.
Инициализация настроек (Сбросить все)
Когда появится меню функциональных клавиш, выберите [
] ; для этого переместите
кнопку JOG в направлении ВВЕРХ.
Затем нажмите кнопку JOG.
с помощью функций ВВЕРХ/ВНИЗ кнопки JOG и нажмите кнопку.
с помощью функций ВВЕРХ/ВНИЗ кнопки JOG и нажмите кнопку.
Отобразится следующий экран:
Перейдите к нужной опции с помощью функций ВЛЕВО/ВПРАВО кнопки JOG и нажмите
Выбранный параметр будет применен.
ȼɪɟɦɹ ɩɨɜɬ ɤɥɚɜ
ȼɨɡɜɪɚɬ ɜɫɟɯ
ɩɚɪɚɦɟɬɪɨɜ
ɩɪɨɞɭɤɬɚ ɤ
ɡɚɜɨɞɫɤɢɦ
ɧɚɫɬɪɨɣɤɚɦ
Меню информация и прочее, 1 информация, 1 отображение информация
Меню информация и, Прочее, Информация, Отображение информация
7 Меню Информация и прочее
Меню Информация и прочее
Приведено подробное описание каждой функции. См. подробнее на своем устройстве.
Просмотр информации о текущем источнике сигнала, частоте и разрешении.
Когда появится меню функциональных клавиш, выберите [
] ; для этого переместите
кнопку JOG в направлении ВВЕРХ.
Затем нажмите кнопку JOG.
с помощью функций ВВЕРХ/ВНИЗ кнопки JOG и нажмите кнопку.
Отобразится следующий экран:
Меню информация и прочее
Меню Информация и прочее
7 Меню Информация и прочее
Настройка параметров Яркость, Контраст и Четкость
на начальном экране.
Если отображается страница клавиш быстрого доступа, настроить параметры
можно на начальном экране, используя кнопку JOG.
Это меню недоступно, если для
Это меню недоступно, если включен режим
Это меню недоступно, если для
Это меню недоступно, если включен режим
Меню недоступно, если для режима
Это меню недоступно, если для
Это меню недоступно, если включен режим
Недоступен, если для параметра
Функции ВЛЕВО/ВПРАВО кнопки JOG вызывают следующий экран.
Отобразится следующий экран:
Перейдите к параметру
с помощью функций ВВЕРХ/ВНИЗ
Перейдите к параметру
с помощью функций ВЛЕВО/
ВПРАВО кнопки JOG.
3 изменение настройки громк. на экране включения, 1 громк, Изменение настройки громк. на
Громк, Меню информация и прочее
Меню Информация и прочее
7 Меню Информация и прочее
Изменение настройки Громк. на экране включения
, перемещая кнопку JOG при отображаемом меню клавиш
Функции ВЛЕВО/ВПРАВО кнопки JOG вызывают следующий экран.
, нажимая кнопку JOG ВЛЕВО/ВПРАВО.
Если качество звука подключенного устройства ввода плохое, с помощью функции Auto Mute на
продукте звук может быть отключен или воспроизводиться с прерыванием при использовании
наушников или динамиков.
Установите входную громкость для устройства ввода минимум на 20% и управляйте
громкостью с помощью кнопок управления громкостью (Кнопка JOG ВЛЕВО/ВПРАВО) на
Что такое Auto Mute?
Данная функция отключает звук для улучшения звукового эффекта при звуковом шуме или
слабом входном сигнале, который обычно вызван проблемами с громкостью на устройстве
Установка программного обеспечения, 1 easy setting box, 1 установка программного обеспечения
Установка, Программного, Обеспечения, Easy setting box
8 Установка программного обеспечения
Установка программного обеспечения
Easy Setting Box
Установка программного обеспечения
Вставьте установочный компакт-диск в дисковод CD-ROM.
Если всплывающий экран для установки программного обеспечения не появляется на
Когда появится Мастер установки, нажмите Далее.
Для продолжения установки следуйте указаниям на экране.
Для правильной работы программного обеспечения перезагрузите компьютер после
и технических характеристик устройства.
Если ярлык отсутствует, нажмите клавишу F5.
материнской платой и сетевым окружением.
Windows XP 32Bit/64Bit
Windows Vista 32Bit/64Bit
Windows 7 32Bit/64Bit
Windows 8 32Bit/64Bit
Не менее 32 Мбайт памяти
Easy Setting Box
2 удаление программного обеспечения, Удаление программного обеспечения, Установка программного обеспечения
Установка программного обеспечения
8 Установка программного обеспечения
Не менее 60 Мбайт свободного места на жестком диске
Удаление программного обеспечения
Нажмите Пуск, выберите Настройки/Панель управления и дважды щелкните пункт
Установка и удаление программ.
Руководство по поиску и устранению неисправностей, 1 проверка работы устройства, 2 проверка разрешения и частоты
9 Руководство по поиску и устранению неисправностей
Руководство по поиску и устранению
неисправностей
Действия перед обращением в сервисный центр
Samsung
Проверка работы устройства
Прежде чем обращаться в центр по обслуживанию клиентов Samsung, проверьте следующим
образом работу устройства. Если проблему устранить не удается, обратитесь в центр по
обслуживанию клиентов Samsung.
Проверьте, нормально ли работает устройство, с помощью функции проверки устройства.
Если экран выключен и индикатор питания мигает, несмотря на то что изделие правильно
подключено к ПК, выполните самодиагностику.
Отключите питание компьютера и устройства.
Отключите кабель от изделия.
Проверьте сигн. каб.
Если экран остается пустым, проверьте систему компьютера, видеоконтроллер и кабель.
Читайте также:
