Больше месяца назад у меня вышел из строя планшетный Epson Perfection 3490 Photo. И всё бы ничего, если бы мы как раз не в это время оформляли документы на визу, когда нужно так много всего сканировать, копировать и пр. А ещё сессия - ну, лекции там всякие отсканить, что-то переслать.. А произошло это всё после тех самых катастроф в Нижнем Новгороде, которые сопровождались отключением электричества, градом, извержениями вулкана, нашествием драконов, прилётом НЛО и прочими бедствиями. Блок питания стал на выходе давать всего лишь 3 вольта вместо 24х должных. Недолго думая, написал в саппорт Epson'а, чтобы узнать как можно заказать новый БП к сканеру. Они мне ответили через пару дне, сказав, что у нихе сть авторизованные сервисные центры во всех городах, включая мой, и дали их адреса. Выбрал я естественно тот, который ближе всех к дому, а ещё ближе к офису. Съездил, отвёз сканер вместе с БП и usb-кабелем. Через пару дней мне позвонили и сказали, что у меня неисправен блок питания (спасибо, кэп), я спросил - сколько будет стоить новый, они ответили, что что-то в районе 600-700 рублей, но может быть и до тысячи. Ну, до тысячи, так до тысячи, фиг с ними. Обещали позвонить, как сделают.
Дальше начинается томительное ожидание — сканер то нужен, документы стынут. Звоню им через неделю, ничего не готово. Звоню ещё через неделю - опять ничего не готово. Перед отъездом в Питер звоню, они говорят что заказали, т.е. на неделе можно будет забрать. Не успели, уезжаю в Питер, возвращаюсь, звоню - говорят, что с прошлым заказчиком какая-то беда, но уже перезаказали у другого и забрать можно будет на следующей неделе. На следующей неделе они действительно позвонили, и сообщили, что сканер можно забирать, всё готово, я обрадовался, сказал, что в тот же день приеду. На прощание девушка-менеджер решила сообщить, что стоимость "ремонта" составила 1550 рублей. Я громко вслух удивился, она удивилась мне и мы пожелали друг другу удачного дня.
После обеда я поехал в этот сервисный центр и сообщил им, что блок питания за полторы тысячи я покупать не хочу, хочу чтобы мне вернули мой сканер с моим неработающим блоком питания. Мы там друг на друга сильно обиделись и испортили друг другу настроение на весь оставшийся день. Вечером мы с отцом (ну как мы, отец, я рядом сидел и наблюдал) разобрали БП, он опытным взглядом нашёл сгоревшую деталь, отпаяли её, отковыряли, прочитали название, ER1002CT, загуглили и поехали на следующий день в поисках её на радиорынок. Оказалось, что это два диода в одном корпусе, аналог нашёлся в лице детальки MBR10100CT, которая стоила 25 рублей. Приехали домой, припаяли, собрали корпус, и - ура! - сканер запустился! Отсканировали тестовый листочек с надписью "123" удачно )
Так вот, ремонт встал в 25 рублей против полутора тысяч в сервисном центре. На следующий день сканер так же прошёл испытания, работаю без продыху целых полдня и сканируя не бумагу, а плёнку. Но об этом следующий пост ; )

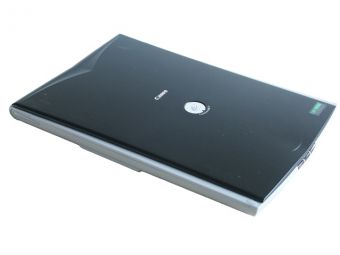

Сканеры бывают различного типа: планшетные, лентопротяжные, ручные и барабанные. В полиграфии профессионалы используют барабанные сканеры. Такая технология позволяет достичь высокого качества распознавания объекта. Планшетные сканер применяется для оцифровки документов, фото, газет, журналов, книг и др. Планшетный сканер сейчас есть почти у каждого обладающего компьютером человека.
Переверните сканер на тыльную сторону, открутите винты и аккуратно снимите крышку. Под ней вы увидите главный блок сканера.
Выньте пластмассовый держатель блока и открутите винт. Уберите шлейфы и провода, которые соединяются с платой. Делайте это аккуратно, так как провода легко могут порваться.
Открутите винт и выньте из разъема кабель питания сканера. С обратной стороны снимите держатель шлейфа и открутите винт, справа и слева открутите по одному винту.
Снимите блок сканера. В сканере присутствуют хрупкие элементы, аккуратно извлекайте остальные элементы блока.
Переверните блок сканера на обратную сторону. Найдите плату управления и отключите от нее все шлейфы. Переверните сканер обратно и с помощью отвертки подцепите панель, осторожно выньте ее. Окрутите винты у основания крышки, чтобы снять стекло.
Выньте из пазов направляющую сканера. Открутите 2 винта и снимите натяжку. Аккуратно протрите зеркала специальным чистящим средством для стеклянных поверхностей.
Проведите необходимые мероприятия по ремонту или профилактике. Почистите микросхему блока и смажьте направляющие машинным маслом, если это необходимо.
Проводите сборку в обратном порядке, точно следуя инструкции.
Подсоедините шнур питания и включите ваш сканер. У большинства планшетных сканеров есть функция самопроверки. Просмотрите инструкцию к вашему сканеру.
Подключите сканер к компьютеру. Установите оригинальные драйвера и софт. Программное обеспечение вы можете найти в прилагаемом к сканеру диске или скачать с официального сайта. Проверьте наличие последних обновлений ПО. Для этого перейдите на официальный сайт производителя сканера. Для проверки работоспособности просканируйте документ или фотографию.
У вас есть вопрос о Fujitsu fi-7260 или вам нужна помощь? Задайте его здесь. Полно и четко опишите проблему и сформулируйте свой вопрос. Чем больше вы сообщите о проблеме или вопросе, тем легче будет производителю Fujitsu fi-7260 вам ответить.
Здравствуйте купили себе fj 7260, установили все работает в сторонней программе, но в программе scandall постоянно пишет: Сканер не найден. Возможно, сканер не подсоединены . итд. Помогите пожалуйста
У меня сканер fj 7260, в программе paper port сканер работает, но в программе scandall постоянно пишет: Сканер не найден. Возможно, сканер не подсоединены . итд. Помогите пожалуйста
Добрый день! Скажите пожалуйста, возможно ли подключение сканера на несколько ПК одновременно? И что для это необходимо?
Купили 7 сканеров fi-7260. Установили ПО, Настроили профили.У всех одинаково. При потоком сканировании альбомные страницы на трех сканерах сканируются нормально, а на 4-х сканерах конец страницы обрезается где-то на 1.5 см, информация теряется. Приходится сканировать альбомные листы в режиме планшета.Там все нормально.
Здравствуйте! Поставили сканер, установили ПО, все работает, но при завершении пакета, идет очень долгое сохранение его. Выгрузка встает на 20 % и всё, если прерываю, то сохраняется только первая отсканированная страница
не могу на астра линуксе установить сканер Fujitsu sv600
День добрый, подскажите, в чем причина захвата одновременно нескольких листов?
сканер Fujitsu FI 7260 ошибка F4C2
Содержание
- Как пользоваться данным руководством
- Введение
- Соглашения
- Содержание
- ❯ Глава 1 Краткий обзор сканера
- 1.1 Основные свойства
- ❯ 1.2 Детали и функции
- fi-7160 / fi-7180
- fi-7260 / fi-7280
- Общее части для всех моделей
- Как включить питание
- Как выключить питание
- Как открыть АПД
- Как закрыть АПД
- Как открыть крышку документа
- Как закрыть крышку документа
- fi-7160 / fi-7180
- fi-7260 / fi-7280
- ❯ 2.1 Загрузка документов в АПД
- Приготовление
- Как загрузить документы
- Размер бумаги
- Условия
- Вместимость загрузки
- Область, которую нельзя перфорировать
- Условия для обнаружения мульти-подачи
- Условия для смешанного пакетного сканирования
- Условия для автоматического определения размера бумаги
- Условия использования Несущего Листа
- 3.1 Диалоговое окно настройки для драйвера PaperStream IP
- ❯ 3.2 Элементы настройки для драйвера PaperStream IP
- Список [Профиль]
- Кнопка [Сохранить Профиль]
- Кнопка [Удалить Профиль]
- Кнопка [Параметр]
- Кнопка [Инициализировать]
- Кнопка [Диалоговое окно переключения]
- Кнопка [Конфигурация]
- Кнопка [Справка]
- Кнопки меню настроек
- Кнопки в нижней части диалогового окна
- Кнопка [Сканировать]
- Кнопка [Закрыть]
- Кнопка [ОК]
- Кнопка [Сброс]
- Кнопка [Отмена]
- Кнопка [Просмотр]
- ❯ 4.1 Панель управления
- Индикации на ЖК-дисплее
- Индикатор
- Как использовать Меню настроек
- Элементы конфигурируемые в Меню настроек
- Как использовать Выбор функции
- Элементы конфигурируемые в Выборе функции
- 5.1 Обобщение
- ❯ 5.2 Сканирование документов различных типов и размеров
- Документы разной ширины
- Документы больше размера A4 / Letter
- Сканирование фотографии и вырезки газетных статей
- Сканирование длинной страницы
- Сканирование книги (fi-7260 / fi-7280)
- Загрузка широких документов на планшет (fi-7260 / fi-7280)
- Подача документов в АПД вручную
- Использование кнопки на сканере для начала сканирования
- Игнорирование мульти-подачи заданным шаблоном
- Отключение защиты бумаги для одиночного сканирования после отключения функции защиты бумаги
- ❯ 6.1 Чистящие материалы и места, требующие чистки
- Чистящие материалы
- Место и Частота
- fi-7160 / fi-7180
- fi-7260 / fi-7280
- Чистка АПД (при помощи Чистящей бумаги)
- Чистка АПД (при помощи ткани)
- Чистка планшета (fi-7260/fi-7280)
- 7.1 Расходные материалы и периодичность замены
- 7.2 Замена тормозного валика
- 7.3 Замена подбирающего валика
- 8.1 Застревание бумаги
- ❯ 8.2 Указание ошибок на панели управления
- Временные ошибки
- Ошибки устройства
- Сканер не может включится.
- Подсветка ЖК-дисплей и кнопки [Power] выключены.
- Сканирование не начинается.
- Сканирование занимает длинный период времени.
- Качество изображения является плохим, при сканировании рисунков / фотографии в режиме черно-белого.
- Неудовлетворительное качество сканированного текста или строк.
- Изображения искажены или размыты.
- На сканированном изображении отображаются вертикальные полосы.
- Ошибка (код ошибки "U0:10", "U4:40" или "U5:4A") уже отображается в ЖК-дисплее после включения питания.
- Часто происходит мульти-подача.
- Ситуация, в которой документы не подаются вовнутрь АПД, возникает часто.
- Протекция бумаги часто отключается
- Часто происходят ошибки застревания / подбора бумаги.
- Сканированные изображения становятся удлиненными.
- Тень появляется вверху или внизу сканированного изображения.
- Наличие черных линий на документе.
- Несущий Лист не ровно подан. / Произошло застревание бумаги.
- Часть изображения не отображается при использовании Несущего Листа.
- Общие сведения
- Состояние ошибки
- Место
- 9.1 Запуск Software Operation Panel
- ❯ 9.2 Настройка пароля
- Задание пароля
- Настройка [Режим только просмотра]
- Удаление [Режим только просмотра]
- Изменение пароля
- Удаление пароля
- Переустановка пароля
- Настройка устройства
- Настройка устройства 2
- Проверка и сбрасывание значений счетчиков листов
- Периодичность чистки сканера [Периодичность чистки]
- Периодичность замены расходных материалов [Счетчик срока использования]
- Регулировка положения начала сканирования [Смещение / Регулировка увеличения по вертикали]
- Устранение теней / полос, которые отображаются вокруг сканированного изображения [Page Edge Filler(АПД)]/[Page Edge Filler(планшет] (fi-7260 / fi-7280)
- Удаление цвета из сканированного изображения [Выпадение цвета]
- Сокращение интервала сканирования [Предварительный подбор]
- Число повторении подачи
- Скорость подачи документов [Скорость подбора]
- Обрезка границ изображения [Автоматическое удаление границ]
- Защита документов от повреждений [Протекция бумаги]
- Установка уровня чувствительности протекции бумаги [Чувствительность протекции]
- Сканирование толстых пластиковых карточек [Режим подачи] (fi-7180 / fi-7280)
- Сканирование при большой высоте [Режим большой высоты]
- Задания метода обнаружения мульти подачи [Мульти подача]
- Задание области для обнаружения мульти подачи [Спецификация области опредления мульти подачи]
- Задание области не обнаружения мульти подачи [Интеллектуальная функция мульти подачи]
- Время ожидания в режиме ручной подачи [Тайм аут ручной подачи]
- Время ожидания для ввода в режиме экономного энергопотребления [Экономное энергопотребление]
- Метод включения / выключения сканера [Контроль питания]
- Обнаружение вертикальной полосы [Обнаружение вертикальной полосы]
- Задания уровня чувствительности обнаружения вертикальной полосы [Чувствительность вертикальной полосы]
- Цикл обслуживания и проверки сканера [Цикл обслуживания и проверки]
- A.1 Основная спецификация
- A.2 Установочные спецификации
- ❯ A.3 Внешний размер
- fi-7160 / fi-7180
- fi-7260 / fi-7280
- A
- S
- В
- Д
- Е
- З
- К
- М
- Н
- О
- П
- Р
- С
- Т
- У
- Ц
- Ч
- Э
О Fujitsu fi-7260
Посмотреть инструкция для Fujitsu fi-7260 бесплатно. Руководство относится к категории Сканеры, 1 человек(а) дали ему среднюю оценку 6.5. Руководство доступно на следующих языках: русский. У вас есть вопрос о Fujitsu fi-7260 или вам нужна помощь? Задайте свой вопрос здесь
![Как разобрать тонкий ноутбук]()
Современные ноутбуки, например Fujitsu Lifebook E753, имеют корпус облегченной конструкции, что затрудняет замену компонентов. Наше руководство поможет вам в этой нелегкой задаче.
![]()
Замена оперативной памяти
Оперативная память ноутбука — это модули памяти SO-DIMM длиной 6,8 и шириной 3 см, которые зафиксированы в ноутбуке плашмя, как правило, это две планки, расположенные с некоторым смещением друг над другом. В разобранном нами ноутбуке Fujitsu Lifebook E753 модули памяти расположены в доступном месте — под откидной крышкой на тыльной стороне корпуса, которая зафиксирована винтом и изолирована прозрачной пленкой.
Чтобы извлечь модуль, необходимо разжать оба боковых крепления, после чего модуль должен самостоятельно подняться вверх. Если этого не случится, осторожно приподнимите его. Затем вытащите память из зажима. Чтобы заменить или установить дополнительный модуль, определите вначале тип используемой памяти. Эта информация указана непосредственно на модуле.
Позаботьтесь о наличии двух одинаковых модулей нужного объема (например, 2x 8 Гбайт для объема 16 Гбайт с поддержкой двухканального режима) одинакового стандарта (DDR3 или старого DDR2) с одинаковой тактовой частотой (например, 400, 667 или 1033 МГц). Сборка происходит в обратном порядке. Удерживая под углом, установите модуль в слот и нажмите на него до щелчка.
Откручиваем винты задней крышки
В Lifebook E753, как и во всех ультрабуках, нижняя крышка является несущим элементом конструкции. Это означает, что системная плата установлена лицевой стороной вниз, но не так, как в ноутбуках более раннего выпуска, где можно было открыть крышку и получить к ней доступ. Вместо этого необходимо снять клавиатуру и верхнюю крышку, а также разобрать и перевернуть системную плату, чтобы добраться, например, до ЦП.
Для этого, перевернув закрытый ноутбук, снимите аккумулятор и извлеките оптический привод (оба компонента путем открывания защелки; аккумулятор вытаскивается вверх) и открутите все винты на тыльной стороне корпуса.
Снятие клавиатуры
Переверните Lifebook E573 и откройте его. Осторожно поднимите клавиатуру, поддев ее лопаткой в центре правой стороны. Гибкая клавиатура крепится к корпусу в верхней и нижней части с помощью небольших фиксаторов, которые можно отщелкнуть.
Следите за тем, чтобы не повредить подключенные шлейфы (тачпад и клавиатура). Чтобы отсоединить шлейфы от разъемов при слегка поднятой вверх клавиатуре, нужно хорошенько постараться. Для этого необходимо либо поднять вверх небольшой рычажок, который возле штекера перекрывает всю ширину шлейфа, либо потянуть два фиксатора, расположенных рядом со штекером, в направлении шлейфа.
Снятие крышки
Далее необходимо снять крышку корпуса серебристого цвета. Приподнимите ее со стороны дисплея и отсоедините, как в случае с клавиатурой, три шлейфа, которые идут от тачпада, сканера отпечатков пальцев и кнопки включения на системную плату. Кабель динамиков подключен с помощью четырехконтактного штекера.
Извлекаем жесткий диск
Теперь вы видите тыльную сторону системной платы (деталь зеленого цвета) с установленным справа жестким диском. Жесткий диск в Lifebook E753 подключен к системной плате напрямую и прижимается к разъему с помощью кусочка губчатой резины.
Чтобы заменить диск на модель большей емкости или установить SSD-диск, отсоедините вначале шлейф, идущий поперек системной платы. Затем извлеките вставку из губчатой резины и потяните жесткий диск на себя. Вставьте резиновые упоры в новый диск и установите его в обратной последовательности.
Отсоединение беспроводной антенны
Беспроводной модуль представляет собой плату шириной 3 см, которая в Lifebook устанавливается в слот miniPCIe под клавиатурой и подключается к двум антенным проводам. Чтобы заменить его на модель с поддержкой диапазона частот 5 ГГц (например, Intel Centrino Advanced-N 6235 стоимостью около 18 евро), отсоедините вначале провод антенны.
Запомните, какая антенна подключена к основному, а какая к вспомогательному штекеру (Aux). Подсуньте после этого плоский предмет, например, инструмент для вскрытия, под кабель вплотную к штекеру и вытащите его путем осторожного вращения.
Извлекаем модуль беспроводной связи
Слот miniPCIe устроен так же, как и крепление оперативной памяти, с тем лишь отличием, что модуль беспроводной связи крепится не боковыми фиксаторами, а простым винтом. Открутите его, поднимите плату и извлеките ее из слота. При подключении антенн к новому модулю следите за тем, чтобы не перепутать антенны и основной и вспомогательные разъемы на модуле беспроводной связи.
Разборка системной платы
Чтобы добраться до процессора, необходимо разобрать системную плату. Для этого открутите шесть винтов, с помощью которых она крепится, а также отсоедините штекер модуля беспроводной связи и два штекера справа под вентилятором. После этого осторожно приподнимите системную плату со стороны разъема VGA и осторожно положите ее на противоположную сторону.
Снимаем кулер
Открутите три винта, с помощью которых кулер крепится к системной плате. После этого с тыльной стороны выпадет кронштейн. Вначале отделите от процессора кулер, затем тепловые трубки и радиатор вентилятора. Сборка осуществляется в обратной последовательности.
Снимаем ЦП
Перед тем как приступить, сделайте фотографию того, как расположен процессор; решающее значение имеет то, куда обращен желтый треугольник на ЦП.
Процессор зафиксирован одним винтом, который расположен рядом с ЦП. Поверните его с помощью небольшой шлицевой отвертки на 180 градусов против часовой стрелки, после этого процессор выйдет из фиксации. Возьмитесь за него сбоку и извлеките из сокета.
После установки и фиксации нового процессора нанесите на него немного термопасты. Установите кулер и соберите остальные детали.
